Trắc nghiệm Công nghệ 10 Bài 10: Mặt cắt và hình cắt
Phần 1. Trắc nghiệm Công nghệ 10 Bài 10: Mặt cắt và hình cắt
Câu 1. Quy trình vẽ mặt cắt có bước nào sau đây?
A. Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
B. Vẽ mặt cắt của vật thể, tô đậm các nét.
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 2. Bước 1 của quy trình vẽ mặt cắt là:
A. Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
B. Vẽ mặt cắt của vật thể, tô đậm các nét.
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 3. Bước 2 của quy trình vẽ mặt cắt là:
A. Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
B. Vẽ mặt cắt của vật thể, tô đậm các nét.
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 4. Hình cắt gồm mấy loại?
A. 1
B. 2
C. 3
D. 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Hình cắt gồm 3 loại:
+ Hình cắt toàn bộ
+ Hình cắt bán phần
+ Hình cắt cục bộ
Câu 5. Hãy cho biết, đâu là tên của hình cắt?
A. Hình cắt toàn bộ
B. Hình cắt bán phần
C. Hình cắt cục bộ
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Hình cắt gồm 3 loại:
+ Hình cắt toàn bộ
+ Hình cắt bán phần
+ Hình cắt cục bộ
Câu 6. Khái niệm mặt cắt:
A. Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
B. Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Mặt cắt: Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
+ Hình cắt: Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
Câu 7. Khái niệm hình cắt:
A. Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
B. Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Mặt cắt: Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
+ Hình cắt: Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
Câu 8. Có mấy loại mặt cắt?
A. 1
B. 2
C. 3
D. 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Có 2 loại mặt cắt:
+ Mặt cắt chập
+ Mặt cắt rời
Câu 9. Hãy cho biết, có loại mặt cắt nào?
A. Mặt cắt chập
B. Mặt cắt rời
C. Cả A và B đều đúng
D. Mặt cắt toàn bộ
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Có 2 loại mặt cắt:
+ Mặt cắt chập
+ Mặt cắt rời
Câu 10. Quy trình vẽ mặt cắt gồm mấy bước?
A. 1
B. 2
C. 3
D. 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 11. Quy trình vẽ hình cắt gồm mấy bước?
A. 1
B. 2
C. 3
D. 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 12. Quy trình vẽ hình cắt có bước nào sau đây?
A. Vẽ hình chiếu vật thể
B. Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: : Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 13. Bước 1 của quy trình vẽ hình cắt là:
A. Vẽ hình chiếu vật thể
B. Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 14. Bước 2 của quy trình vẽ hình cắt là:
A. Vẽ hình chiếu vật thể
B. Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 15. Kí hiệu nào sau đây của kim loại?
A.
B.
C.
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Hình A: Kim loại
+ Hình B: Chất dẻo, chất cách nhiệt
+ Hình C: Gỗ
Phần 2. Lý thuyết Công nghệ 10 Bài 10: Mặt cắt và hình cắt

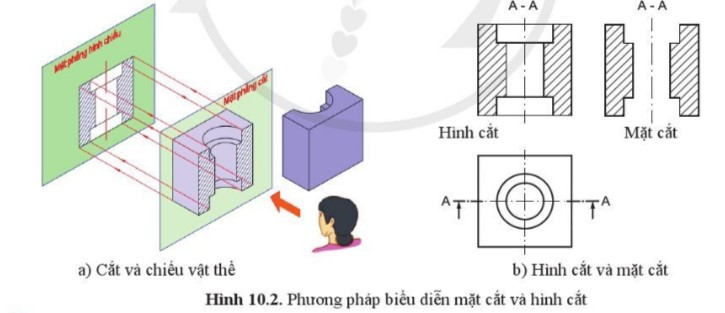

I. Khái niệm
– Hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt gọi là mặt cắt.
– Hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt gọi là hình cắt.
II. Mặt cắt

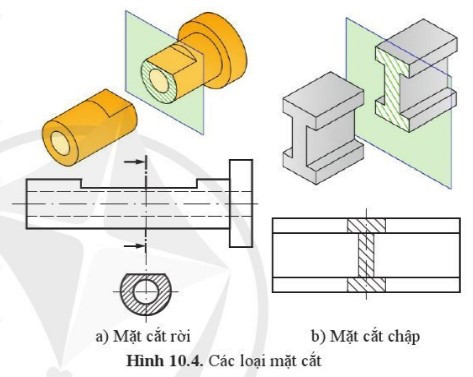

1. Một số loại mặt cắt
– Mặt cắt rời:
+ Đặt bên ngoài hình chiếu
+ Sử dụng khi đường bao mặt cắt phức tạp
– Mặt cắt chập:
+ Đặt tại vị trí mặt phẳng cắt đi qua ngay trên hình chiếu và vẽ bằng nét mảnh
+ Sử dụng khi đường bao mặt cắt đơn giản
2. Vẽ mặt cắt
– Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
– Bước 2: Vẽ mặt cắt, tô đậm
III. Hình cắt
1. Một số loại hình cắt

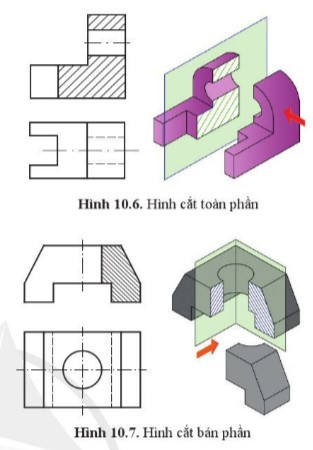

– Hình cắt toàn phần: biểu diễn vật thể không đối xứng
– Hình cắt bán phần: biểu diễn vật thể có tính đối xứng
– Hình cắt cục bộ: biểu diễn cấu tạo một phần vật thể
2. Vẽ hình cắt
– Bước 1: Vẽ hình chiếu của vật thể, nét cắt và mũi tên chỉ hướng chiếu, vị trí mặt phẳng cắt
– Bước 2: Xóa bỏ nét thừa, tô đậm
