Trắc nghiệm Công nghệ 10 Bài 10: Hình cắt và mặt cắt
Phần 1. Trắc nghiệm Công nghệ 10 Bài 10: Hình cắt và mặt cắt
Câu 1. Hình cắt cục bộ có đường giới hạn giữa phần hình cắt và phần hình chiếu là nét:
A. Liền đậm
B. Liền mảnh
C. Lượn sóng
D. Đứt mảnh
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Chỉ có nét lượng sóng mới ngăn cách giữa hình chiếu và hình cắt.
Câu 2. Có mấy loại mặt cắt?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Có 2 loại mặt cắt:
+ Mặt cắt rời
+ Mặt cắt chập
Câu 3. Mặt cắt rời là mặt cắt:
A. Vẽ ngoài hình chiếu
B. Vẽ ngay trên hình chiếu
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Mặt cắt rời: là mặt cắt vẽ ở ngoài hình chiếu
+ Mặt cắt chập: là mặt cắt vẽ ngay trên hình chiếu
Câu 4. Mặt cắt chập là mặt cắt:
A. Vẽ ngoài hình chiếu
B. Vẽ ngay trên hình chiếu
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Mặt cắt rời: là mặt cắt vẽ ở ngoài hình chiếu
+ Mặt cắt chập: là mặt cắt vẽ ngay trên hình chiếu
Câu 5. Quy trình vẽ hình cắt gồm mấy bước?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Quy trình vẽ hình cắt gồm 3 bước:
+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc
+ Bước 2: Xác định vị trí cắt
+ Bước 3: Vẽ hình cắt, mặt cắt
Câu 6. Có mấy loại hình cắt?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Có 3 loại hình cắt:
– Hình cắt toàn bộ
– Hình cắt bán phần
– Hình cắt cục bộ
Câu 7. Em hãy cho biết, có loại hình cắt nào sau đây?
A. Hình cắt toàn bộ
B. Hình cắt bán phần
C. Hình cắt cục bộ
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Có 3 loại hình cắt:
– Hình cắt toàn bộ
– Hình cắt bán phần
– Hình cắt cục bộ
Câu 8. Hình cắt toàn bộ là:
A. Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
B. Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
C. Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Hình cắt toàn bộ: Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
+ Hình cắt bán phần:Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
+ Hình cắt cục bộ: Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
Câu 9. Hình cắt bán phần là:
A. Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
B. Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
C. Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Hình cắt toàn bộ: Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
+ Hình cắt bán phần:Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
+ Hình cắt cục bộ: Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
Câu 10. Hình cắt cục bộ là:
A. Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
B. Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
C. Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: C
Giải thích:
+ Hình cắt toàn bộ: Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
+ Hình cắt bán phần:Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
+ Hình cắt cục bộ: Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượng sóng.
Câu 11. Quy trình vẽ hình cắt có bước nào sau đây?
A. Đọc bản vẽ các hình chiếu vuông góc
B. Xác định vị trí cắt
C. Vẽ hình cắt, mặt cắt
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Quy trình vẽ hình cắt gồm 3 bước:
+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc
+ Bước 2: Xác định vị trí cắt
+ Bước 3: Vẽ hình cắt, mặt cắt
Câu 12. Bước 1 của quy trình vẽ hình cắt là:
A. Đọc bản vẽ các hình chiếu vuông góc
B. Xác định vị trí cắt
C. Vẽ hình cắt, mặt cắt
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Quy trình vẽ hình cắt gồm 3 bước:
+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc
+ Bước 2: Xác định vị trí cắt
+ Bước 3: Vẽ hình cắt, mặt cắt
Câu 13. Bước 2 của quy trình vẽ hình cắt là:
A. Đọc bản vẽ các hình chiếu vuông góc
B. Xác định vị trí cắt
C. Vẽ hình cắt, mặt cắt
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ hình cắt gồm 3 bước:
+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc
+ Bước 2: Xác định vị trí cắt
+ Bước 3: Vẽ hình cắt, mặt cắt
Câu 14. Bước 3 của quy trình vẽ hình cắt là:
A. Đọc bản vẽ các hình chiếu vuông góc
B. Xác định vị trí cắt
C. Vẽ hình cắt, mặt cắt
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Quy trình vẽ hình cắt gồm 3 bước:
+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc
+ Bước 2: Xác định vị trí cắt
+ Bước 3: Vẽ hình cắt, mặt cắt
Câu 15. Hình ảnh nào sau đây là hình cắt toàn bộ?
A.
B.
C.
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Đáp án A: Hình cắt toàn bộ
+ Đáp án B: Hình cắt bán phần
+ Đáp án C: Hình cắt cục bộ
Phần 2. Lý thuyết Công nghệ 10 Bài 10: Hình cắt và mặt cắt
I. Khái niệm mặt cắt, hình cắt
1. Khái niệm chung
– Mặt cắt: biểu diễn thiết diện ngang của vật thể.
– Hình cắt: thể hiện cấu tạo bên trong của vật thể.
– Hình thành:
+ Quan sát vật thể.
+ Tưởng tượng dùng mặt phẳng cắt để cắt vật thể làm hai phần.
+ Bỏ phần vật thể giữ người quan sát và mặt phẳng cắt
+ Chiếu vuông góc phần vaath thể còn lại lên mặt phẳng hình chiếu
+ Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.
+ Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại

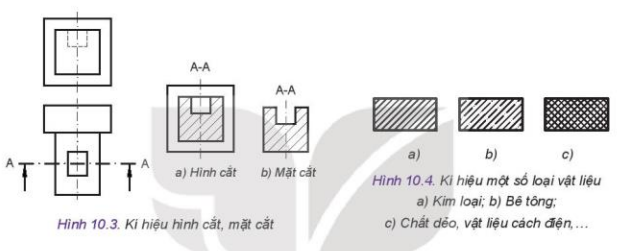

2. Kí hiệu mặt cắt, hình cắt và kí hiệu vật liệu
– Kí hiệu mặt cắt và hình cắt:
+ Vị trí mặt phẳng cắt
+ Hướng chiếu
+ Tên hình cắt, mặt cắt
– Kí hiệu vật liệu: theo tiêu chuẩn TCVN7:1993
II. Phân loại hình cắt, mặt cắt
1. Phân loại hình cắt
– Hình cắt toàn bộ: dùng một mặt phẳng cắt để cắt toàn bộ vật thể

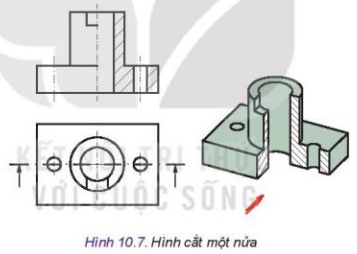

– Hình cắt bán phần: hình biểu diễn có một nửa là hình chiếu, nửa đối xứng là hình cắt, biểu diễn vật đối xứng
– Hình cắt cục bộ: biểu diễn một phần vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượn sóng.
2. Phân loại mặt cắt
– Mặt cắt rời: vẽ ngoài hình chiếu
– Mặt cắt chập: vẽ ngay trên hình chiếu
III. Vẽ hình cắt, mặt cắt
– Bước 1: Đọc bản vẽ các hình chiếu vuông góc
– Bước 2: Xác định vị trí cắt
– Bước 3: Vẽ hình cắt, mặt cắt
