Trắc nghiệm Công nghệ 10 Bài 8: Bản vẽ kĩ thuật và tiêu chuẩn trình bày bản vẽ kĩ thuật
Phần 1. Trắc nghiệm Công nghệ 10 Bài 8: Bản vẽ kĩ thuật và tiêu chuẩn trình bày bản vẽ kĩ thuật
Câu 1. Có mấy khổ giấy chính?
A. 2 B. 3
C. 5 D. 7
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Có 5 khổ giấy chính là: A0, A1; A2; A3; A4; A5.
Câu 2. Bản vẽ kĩ thuật có loại tỉ lệ nào?
A. Tỉ lệ nguyên hình
B. Tỉ lệ thu nhỏ
C. Tỉ lệ phóng to
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Có 3 loại tỉ lệ:
+ Tỉ lệ nguyên hình
+ Tỉ lệ thu nhỏ
+ Tỉ lệ phóng to
Câu 3. Có mấy loại tỉ lệ?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Có 3 loại tỉ lệ:
+ Tỉ lệ nguyên hình
+ Tỉ lệ thu nhỏ
+ Tỉ lệ phóng to
Câu 4. Nét liền đậm dùng để vẽ đường nào sau đây?
A. Đường bao thấy
B. Đường kích thước
C. Đường bao khuất
D. Đường giới hạn
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Đường bao thấy: dùng nét liền đậm
+ Đường kích thước: dùng nét liền mảnh
+ Đường bao khuất: dùng nét đứt mảnh
+ Đường giới hạn: dùng nét lượn sóng
Câu 5. Nét liền mảnh dùng để vẽ đường nào sau đây?
A. Đường bao thấy
B. Đường kích thước
C. Đường bao khuất
D. Đường giới hạn
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Đường bao thấy: dùng nét liền đậm
+ Đường kích thước: dùng nét liền mảnh
+ Đường bao khuất: dùng nét đứt mảnh
+ Đường giới hạn: dùng nét lượn sóng
Câu 6. Bản vẽ kĩ thuật thể hiện:
A. Hình dạng sản phẩm
B. Kết cấu sản phẩm
C. Yêu cầu kĩ thuật sản phẩm
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Bản vẽ kĩ thuật là tài liệu kĩ thuật được trình bày dưới dạng hình vẽ, diễn tả hình dạng, kết cấu, các thông tin về kích thước, vật liệu, yêu cầu kĩ thuật, … của sản phẩm.
Câu 7. Bản vẽ kĩ thuật có mấy vai trò trong sản xuất?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Bản vẽ kĩ thuật có 3 vai trò trong sản xuất:
+ Thể hiện ý tưởng của nhà thiết kế.
+ Là tài liệu để tiến hành chế tạo, thi công.
+ Là cơ sở để kiểm tra, đánh giá sản phẩm
Câu 8. Vai trò của bản vẽ kĩ thuật trong sản xuất là:
A. Thể hiện ý tưởng của nhà thiết kế.
B. Là tài liệu để tiến hành chế tạo, thi công.
C. Là cơ sở để kiểm tra, đánh giá sản phẩm
D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Bản vẽ kĩ thuật có 3 vai trò trong sản xuất:
+ Thể hiện ý tưởng của nhà thiết kế.
+ Là tài liệu để tiến hành chế tạo, thi công.
+ Là cơ sở để kiểm tra, đánh giá sản phẩm
Câu 9. Vai trò của bản vẽ kĩ thuật trong đời sống là:
A. Minh họa cho hướng dẫn sử dụng sản phẩm.
B. Là tài liệu cho bảo dưỡng, sửa chữa sản phẩm
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Bản vẽ kĩ thuật có 2 vai trò đối với đời sống:
+ Minh họa cho hướng dẫn sử dụng sản phẩm.
+ Là tài liệu cho bảo dưỡng, sửa chữa sản phẩm
Câu 10. Bản vẽ kĩ thuật có mấy vai trò trong đời sống?
A. 1 B. 2
C. 3 D. 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Bản vẽ kĩ thuật có 2 vai trò đối với đời sống:
+ Minh họa cho hướng dẫn sử dụng sản phẩm.
+ Là tài liệu cho bảo dưỡng, sửa chữa sản phẩm
Câu 11. Nét đứt mảnh dùng để vẽ đường nào sau đây?
A. Đường bao thấy
B. Đường kích thước
C. Đường bao khuất
D. Đường giới hạn
Hướng dẫn giải
Đáp án đúng: C
Giải thích:
+ Đường bao thấy: dùng nét liền đậm
+ Đường kích thước: dùng nét liền mảnh
+ Đường bao khuất: dùng nét đứt mảnh
+ Đường giới hạn: dùng nét lượn sóng
Câu 12. Nét lượn sóng dùng để vẽ đường nào sau đây?
A. Đường bao thấy
B. Đường kích thước
C. Đường bao khuất
D. Đường giới hạn
Hướng dẫn giải
Đáp án đúng: D
Giải thích:
+ Đường bao thấy: dùng nét liền đậm
+ Đường kích thước: dùng nét liền mảnh
+ Đường bao khuất: dùng nét đứt mảnh
+ Đường giới hạn: dùng nét lượn sóng
Câu 13. Chữ viết trên bản vẽ kĩ thuật thể hiện qua:
A. Khổ chữ
B. Kiểu chữ
C. Cả A và B đều đúng
D. Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Chữ viết trên bản vẽ kĩ thuật phải theo quy định, thể hiện qua khổ chữ và kiểu chữ.
Câu 14. Đo kích thước dài trên bản vẽ dùng đơn vị nào sau đây?
A. m B. cm
C. mm D. dm
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Ở bản vẽ kĩ thuật: Dùng mm làm đơn vị đo kích thước dài và sai lệch giới hạn. Dùng độ, phút, giây làm đơn vị đo góc.
Câu 15. Đo góc trên bản vẽ kĩ thuật dùng đơn vị gì?
A. Độ B. Phút
C. Giây D. Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Ở bản vẽ kĩ thuật: Dùng mm làm đơn vị đo kích thước dài và sai lệch giới hạn. Dùng độ, phút, giây làm đơn vị đo góc.
Phần 2. Lý thuyết Công nghệ 10 Bài 8: Bản vẽ kĩ thuật và tiêu chuẩn trình bày bản vẽ kĩ thuật
I. Khái niệm, vai trò của bản vẽ kĩ thuật
– Là tài liệu kĩ thuật được trình bày dưới dạng hình vẽ, diễn tả hình dạng, kết cấu, các thông tin về kích thước, vật liệu, yêu cầu kĩ thuật, … của sản phẩm.
– Vai trò trong sản xuất:
+ Thể hiện ý tưởng nhà thiết kế
+ Là tài liệu chế tạo, thi công
+ Là cơ sở kiểm tra, đánh giá sản phẩm
– Vai trò trong cuộc sống:
+ Minh họa cho hướng dẫn sử dụng sản phẩm
+ Là tài liệu cần thiết khi bảo dưỡng, sửa chữa sản phẩm.
II. Tiêu chuẩn trình bày bản vẽ kĩ thuật

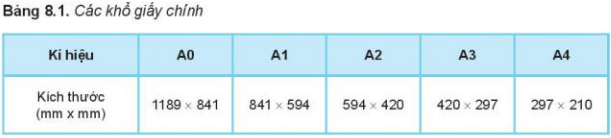

1. Khổ giấy
– Tiêu chuẩn TCVN 7285:2003
– Có 5 khổ giấy chính
– Khổ A0 lớn nhất, lập ra các khổ giấy còn lại

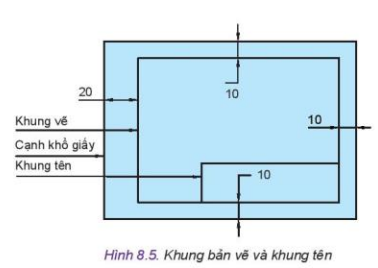

– Mỗi bản vẽ đều có khung bản vẽ và khung tên

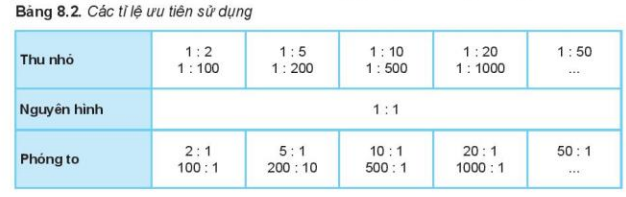

2. Tỉ lệ TCVN 7286:2003
– Là tỉ số giữa kích thước dài đo được trên bản vẽ vật thể và kích thước thực tế trên vật thể đó.
– Các loại tỉ lệ:
+ Nguyên hình
+ Thu nhỏ
+ Phóng to
– Trên bản vẽ là kích thước thực, không phụ thuộc bản vẽ

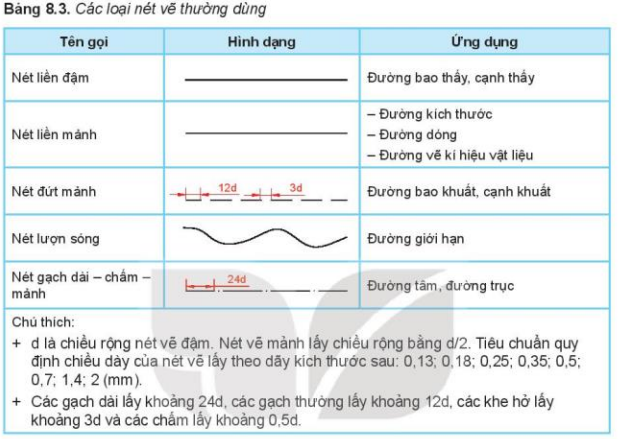

3. Nét vẽ TCVN8 – 24 : 2002
Tiêu chuẩn quy định các loại nét vẽ khác nhau

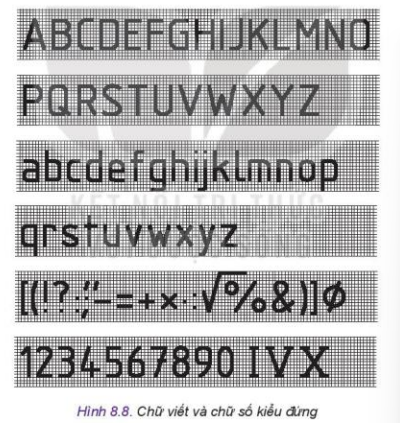

4. Chữ viết (TCVN 7284 – 2 : 2003)
– Khổ chữ: xác định bằng chiều cao của chữ hoa tính bằng mm
– Kiểu chữ:
+ Kiểu chữ A:
+ Kiểu chữ B:
5. Ghi kích thước (TCVN 5705:1993)
– Đo kích thước dài: milimet
– Đo góc: độ, phút, giây
– Đường kích thước:
+ Nét liền mảnh
+ Song song với lích thước cần ghi, đầu mút vẽ mũi tên
– Đường gióng:
+ Nét liền mảnh
+ Vượt quá đường kích thước từ 2 mm đến 4 mm, vuông góc với đường kích thước.

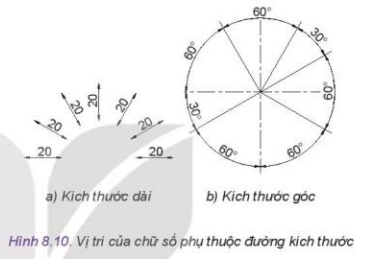

– Chứ số kích thước:
+ Trị số thực, không phụ thuộc tỉ lệ bản vẽ.
+ Trước con số kích thước đường kính đường tròn kí hiệu Ø, trước con số kích thước bán kính cung tròn kí hiệu R
