Giải bài tập Công nghệ lớp 10 Bài 2: Hệ thống kĩ thuật
Khởi động trang 9 Công nghệ 10: Hãy nêu tên các phần tử trong hệ thống điều khiển cấp nước gia đình tự động trên hình 2.1. Chúng liên kết với nhau như thế nào?
Trả lời:
– Các phần tử trong hệ thống điều khiển cấp nước gia đình tự động trên hình 2.1: dây điện, phao, các điểm điện, aptomat, máy bơm nước
– Chúng liên kết cơ khí giữa bể nước trên cao và bể ngầm thông qua các phần tử như: đường ống, van, bơm,..; liên kết điện giữa các phần tử như: aptomat, máy bơm, các phao điện qua đường dây điện,..
II. Cấu trúc của hệ thống kĩ thuật
Câu hỏi 1 trang 10 Công nghệ 10: Cấu trúc của hệ thống kĩ thuật gồm có những phần tử nào? Nêu nhiệm vụ của mỗi phần tử?
Trả lời:
Cấu trúc của hệ thống kĩ thuật và nhiệm vụ các phần tử là:
+ Phần tử đầu vào: Nơi tiếp nhận các thông tin của hệ thống kĩ thuật
+ Phần tử xử lí và điều khiển: nơi xử lí thông tin phần tử đầu vào và đưa ra tín hiệu điều khiển cho đầu ra
+ Phần tử đầu ra: các cơ cấu chấp hành, nhận tín hiệu điều khiên để thực hiện nhiệm vụ của hệ thống kĩ thuật.
Câu hỏi 2 trang 10 Công nghệ 10: Hãy kể tên các liên kết thường gặp trong hệ thống kĩ thuật
Trả lời:
Các liên kết thường gặp trong hệ thống kĩ thuật:
– Liên kết cơ khí
– Liên kết thủy lực, khí nén
– Liên khế điện, điện tử..
Câu hỏi 3 trang 11 Công nghệ 10: Quan sát hình 2.3 và nêu tên các phần tử làm nhiệm vụ liên kết cơ khí
Trả lời:
Các phần tử làm nhiệm vụ liên kết cơ khí trong hình 2.3:
– Hình 2.3a: Bộ truyền xích
– Hình 2.3b: Bộ truyền bánh răng
Câu hỏi 4 trang 11 Công nghệ 10: Hãy nêu tên các phần tử trong hệ thống thủy lực trên hình 2.4. Mối liên kết thủy lực được thực hiện bằng phần tử nào?
Trả lời:
– Các phần tử trong hệ thống thủy lực trên hình 2.4: Thùng dầu, xi lanh, cánh tay đòn, van, ống
– Mối liên kết thủy lực được thực hiện bằng: ống, van và xi lanh.

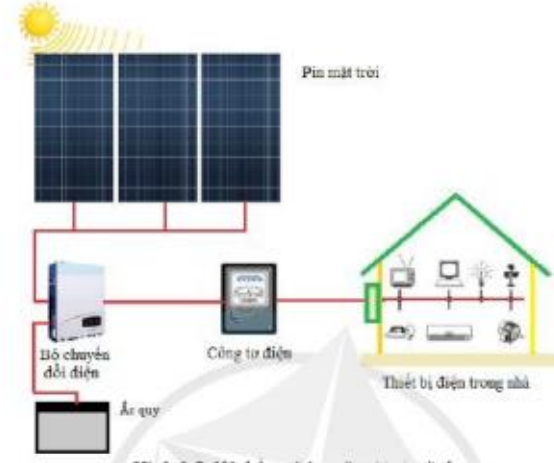

Câu hỏi 5 trang 12 Công nghệ 10: Hãy nêu tên các phần tử và mối liên kết giữa các phần tử trong hệ thống kĩ thuật ở hình 2.5
Trả lời:
Các phần tử và mối liên kết giữa các phần tử trong hệ thống kĩ thuật ở hình 2.5:
Ắc quy, bộ chuyển đổi điện, công tơ điện, thiết bị điện trong nhà, pin mặt trời.
Câu hỏi 6 trang 12 Công nghệ 10: Hãy nêu tên các phần tử trong hệ thống truyền tín hiệu truyền thông qua vệ tinh trên hình 2.6. Vệ tinh có vai trò gì trong hệ thống này?
Trả lời:
– Các phần tử trong hệ thống truyền tín hiệu truyền thông qua vệ tinh trên hình 2.6: trạm phát, vệ tinh, ti vi.
– Vai trò của vệ tinh: Vệ tinh đóng vai trò một trạm trung chuyển tín hiệu giữa các trạm mặt đất và
Luyện tập trang 12 Công nghệ 10: Em hãy lập sơ đồ khối hệ thống kĩ thuật cho hệ thống chiếu sáng của gia đình em. Kể tên các phần tử và các mối liên kết trong hệ thống đó.
Trả lời:
* Sơ đồ khối hệ thống kĩ thuật cho hệ thống chiếu sáng của gia đình em:
* Các phần tử và mối liên kết:
– Các phần tử: Ắc quy, bộ chuyển đổi điện, công tơ điện, thiết bị điện trong nhà, pin mặt trời.
– Mối liên kết: hệ thống cung cấp điện đến các thiết bị tiêu thụ điện trong gia đình. Bộ chuyển đổi: biến đổi điện một chiều từ tấm pin mặt trời để nạp vào ắc quy và biến đổi thành điện xoay chiều cấp cho thiết bị tiêu thụ điện trong gia đình.
Vận dụng trang 12 Công nghệ 10: Hãy tìm hiểu một hệ thống kĩ thuật trong đời sống mà em biết. Phân tích cấu trúc, vai trò của các phần tử và các liên kết trong hệ thống đó.
Trả lời:
* Một hệ thống kĩ thuật trong đời sống mà em biết: hệ thống cấp nước gia đình.
* Phân tích cấu trúc, vai trò của các phần tử và các liên kết trong hệ thống:
+ Cấu trúc: gồm các phần tử cơ bản như dây điện, phao, các tiếp điểm điện, aptomat, máy bơm nước, …
+ Vai trò: cấp nước sinh hoạt cho gia đình.
+ Liên kết giữa các phần tử:
– Liên kết cơ khí giữa bể nước trên cao và bể ngầm thông qua: đường ống, van, bơm, …
– Liên kết điện giữa các phần tử: aptomat, máy bơm, phao điện, …
