Công nghệ 8 Bài 14: Khái quát về mạch điện
A. Lý thuyết Công nghệ 8 Bài 14: Khái quát về mạch điện
I. Mạch điện
– Mạch điện là một tập hợp các phần tử như nguồn điện; phụ tải; thiết bị đóng cắt, điều khiển và bảo vệ được nối với nhau bằng dây dẫn để thực hiện chức năng nhất định.

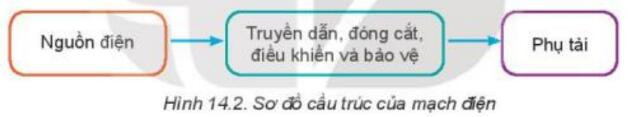

– Hình 14.2 thể hiện sơ đồ cấu trúc của mạch điện gồm 3 khối:
– Mỗi phần tử trong mạch điện có những vai trò khác nhau. Trong đó:
+ Nguồn điện cung cấp năng lượng điện cho mạch điện hoạt động. Nguồn điện có thể lấy từ pin, acquy, lưới điện,…

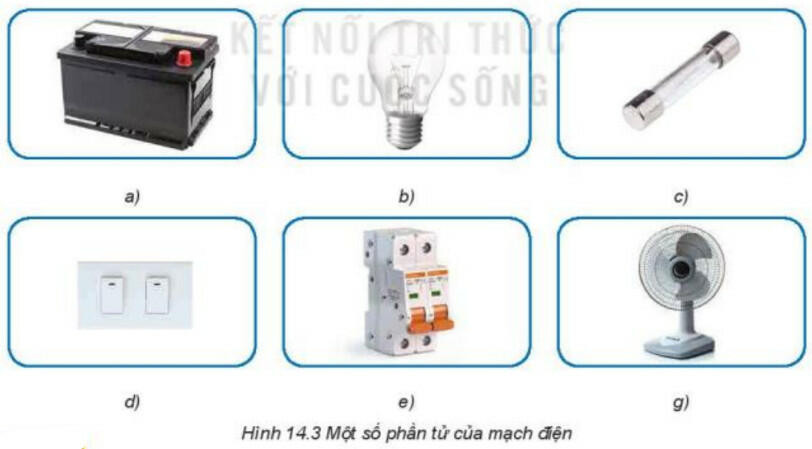

+ Truyền dẫn, đóng cắt, điều khiển và bảo vệ dùng để truyền tải, đóng cắt nguồn điện, bảo vệ mạch điện khỏi bị quá tải, chập cháy. Ví dụ: dây dẫn, công tắc, cầu chì, ap to mát, cầu dao,…
+ Phụ tải là phần tử sử dụng năng lượng điện như: đèn điện, quạt điện,….

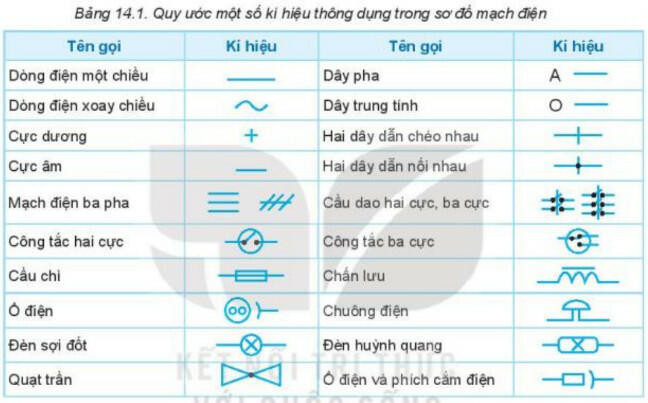

– Trên các sơ đồ mạch điện, người ta sử dụng các kí hiệu quy ước để biểu thị các phần tử trong mạch điện để giúp cho việc thông tin dễ dàng hơn (Bảng 14.1).
II. Mạch điện điều khiển
Mạch điện điều khiển là mạch điện được sử dụng để thực hiện chức năng điều khiển. Mạch điện điều khiển thường có sơ đồ khối như Hình 14.4.
Mạch điện điều khiển đơn giản thường gồm: nguồn điện; cảm biến, bộ phận xử lí và điều khiển; đối tượng điều khiển.
– Nguồn điện: cung cấp năng lượng điện cho mạch hoạt động.
– Cảm biến, bộ phận xử lí và điều khiển:
+ Cảm biến: có nhiệm vụ cảm nhận và biến đổi đại lượng vật lí, hoá học, sinh học cần đo thành tín hiệu điện.
+ Bộ phận xử lí và điều khiển: tiếp nhận và xử lí tín hiệu điện từ cảm biến thành tín hiệu điều khiển tới đối tượng điều khiển.
– Đối tượng điều khiển: là các đối tượng được điều khiển để thực hiện một chức năng nào đó như máy bơm nước (trong mạch tưới nước tự động), bóng đèn (trong mạch chiếu sáng tự động), còi (trong mạch báo cháy)….

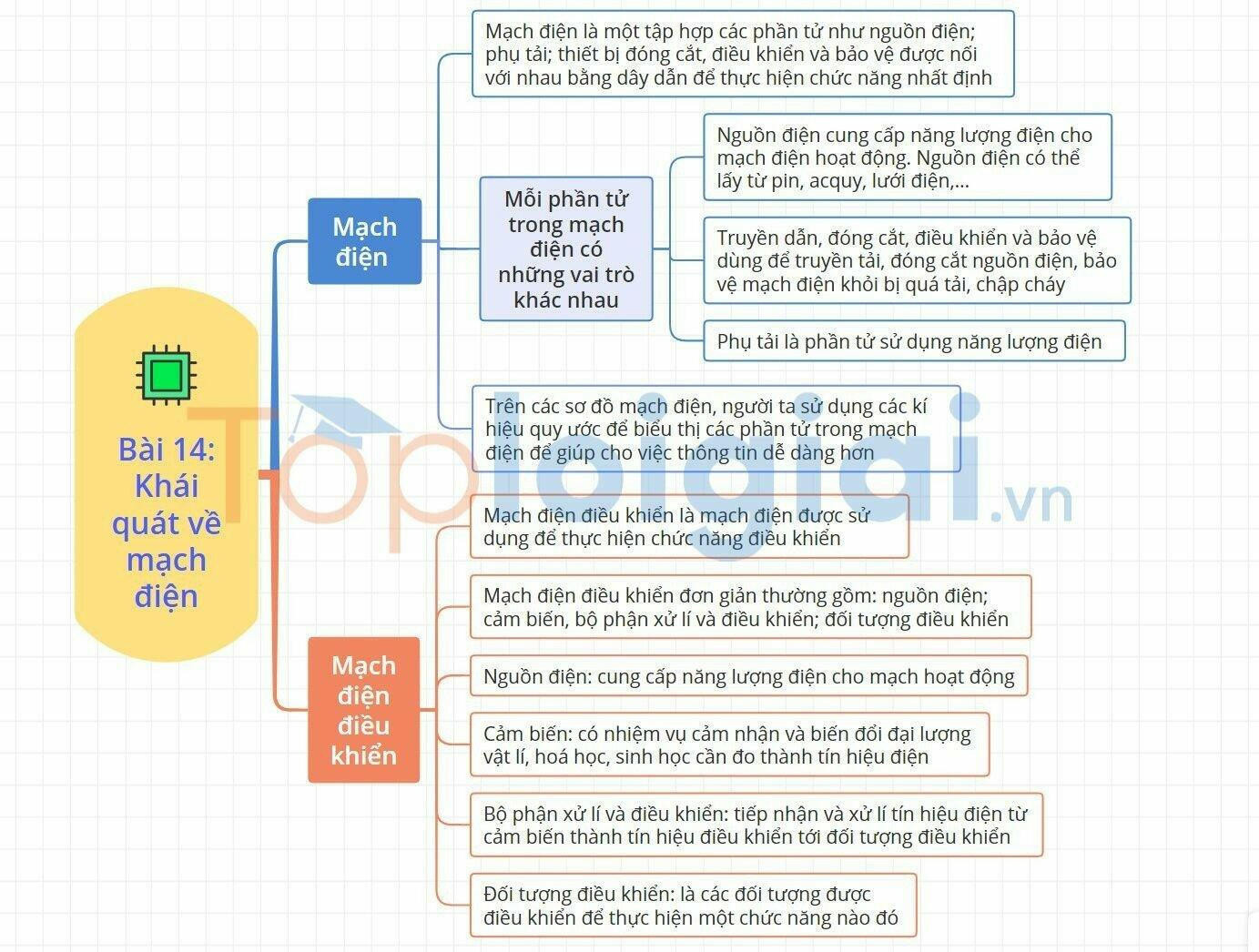

Sơ đồ tư duy Khái quát về mạch điện
