Công nghệ 8 Bài 3: Bản vẽ chi tiết
A. Lý thuyết Công nghệ 8 Bài 3: Bản vẽ chi tiết
I. Nội dung của bản vẽ chi tiết
– Bản vẽ chi tiết là bản vẽ kĩ thuật thể hiện thông tin của một chi tiết, được sử dụng đề chế tạo và kiểm tra.
– Nội dung của bản vẽ chi tiết được tóm lược theo sơ đồ Hình 3.2.
+ Các hình biểu diễn: gồm hinh chiếu, hình cắt,… diễn tả hình dạng, cấu tạo của chi tiết.
+ Kích thước: gồm các kích thước xác định độ lớn của chi tiết.
+ Các yêu cầu kĩ thuật gồm chỉ dẫn về gia công, xử lí bề mặt,…
+ Khung tên: gồm tên gọi chi tiết, vật liệu, tỉ lệ vẽ, họ tên của những người có trách nhiệm đối với bản vẽ,…
II. Đọc bản vẽ chi tiết
Đọc một bản vẽ chi tiết theo trinh tự:
1. Khung tên
– Tên gọi chi tiết.
– Vật liệu.
– Tỉ lệ.
2. Hình biểu diễn
– Tên gọi hình chiếu.
– Các hình biểu diễn khác (nếu có).
3. Kích thước
– Kích thước chung của chi tiết
– Kích thước các thành phần của chi tiết.
4. Yêu cầu kĩ thuật
– Gia công.
– Xử lí bề mặt.

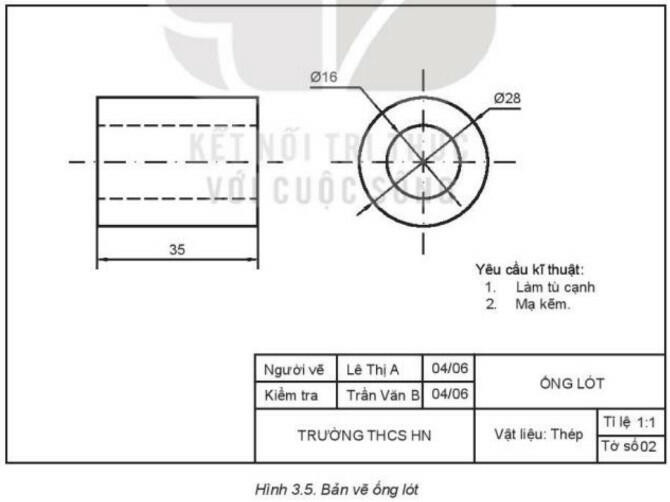

Ví dụ đọc bản vẽ chi tiết ống lót Hình 3.5:
* Khung tên
– Ống lót.
– Thép.
– 1:1.
* Hình biểu diễn
– Hình chiếu đứng, hình chiếu cạnh.
* Kích thước
– Ø28, 35.
– Đường kính ngoài Ø28. Đường kính lỗ Ø16. Chiều dài 35.
* Yêu cầu kĩ thuật
– Làm tù cạnh.
– Mạ kẽm.

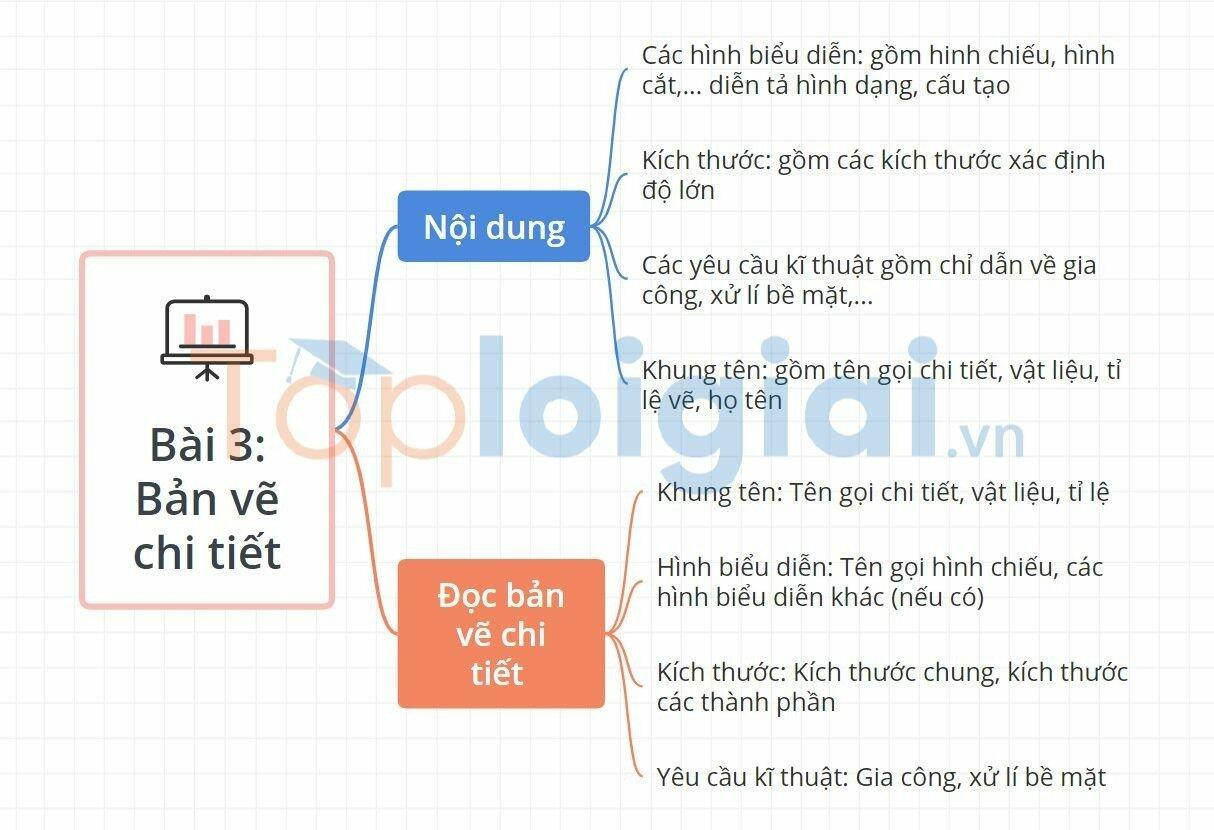

Sơ đồ tư duy Bản vẽ chi tiết
