Giải bài tập Công nghệ 8 Bài 11: Thực hành lắp mạch điện điều khiển đơn giản
Mở đầu trang 75 Công nghệ 8: Làm thế nào để lắp ráp mạch điện điều khiển đơn giản có sử dụng mô đun cảm biến như sơ đồ minh họa ở Hình 11.1?
Trả lời:
Lắp ráp theo quy trình:
– Bước 1: Kết nối cảm biến ánh sáng vào mô đun cảm biến.
– Bước 2: Kết nối bóng đèn sợi đốt vào mô đun cảm biến.
– Bước 3: Kết nối Adapter vào cực nguồn mô đun cảm biến
– Bước 4: Cài đặt mức ngưỡng ánh sáng tác động của mô đun cảm biến.
– Bước 5: Kiểm tra và vận hành.
Luyện tập
Luyện tập trang 82 Công nghệ 8: Em hãy sắp xếp thứ tự các bước dưới đây theo đúng quy trình lắp ráp mạch điện điều khiển sử dụng một mô đun cảm biến.
a. Kết nối nguồn điện một chiều 12V vào cực nguồn của mô đun cảm biến.
b. Kết nối cảm biến vào mô đun cảm biến.
c. Chỉnh ngưỡng tác động cho mô đun cảm biến
d. Kiểm tra và vận hành
e. Kết nối phụ tải vào mô đun cảm biến
Trả lời:
|
Bước |
Công việc |
|
1 |
b. Kết nối cảm biến vào mô đun cảm biến. |
|
2 |
e. Kết nối phụ tải vào mô đun cảm biến |
|
3 |
a. Kết nối nguồn điện một chiều 12V vào cực nguồn của mô đun cảm biến. |
|
4 |
c. Chỉnh ngưỡng tác đọng cho mô đun cảm biến |
|
5 |
d. Kiểm tra và vận hành |
Vận dụng

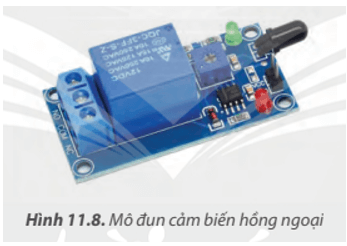

Vận dụng trang 82 Công nghệ 8: Em hãy sử dụng mô đun cảm biến hồng ngoại (Hình 11.8) để lắp ráp mạch điện điều khiển bóng đèn tự động bật, tắt khi có người và không có người.
Trả lời:
– Bước 1: Kết nối cảm biến hồng ngoại vào mô đun cảm biến.
– Bước 2: Kết nối phụ tải (bóng đèn) vào mô đun cảm biến.
– Bước 3: Kết nối nguồn điện một chiều 12 V vào cực nguồn của mô đun cảm biến.
– Bước 4: Chỉnh ngưỡng tác động cho mô đun cảm biến.
– Bước 5: Kiểm tra và vận hành.
