Giải bài tập Công nghệ Bài 13: Mạch điện điều khiển và mô đun cảm biến

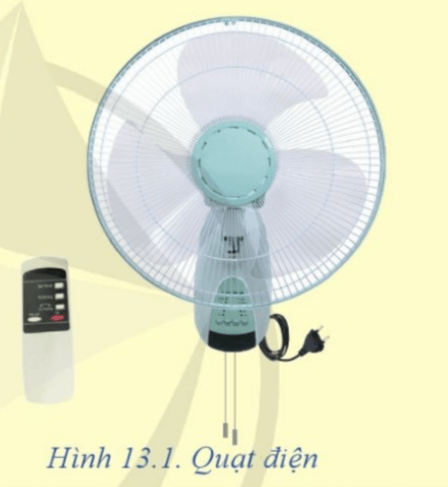

Khởi động trang 70 Công nghệ 8: Em cho biết có thể bật, tắt, chọn tốc độ của quạt điện Hình 13.1 bằng những cách nào?
Trả lời:
Có thể bật, tắt, chọn tốc độ của quạt điện Hình 13.1 bằng những cách:
– Dùng nút bấm trên quạt
– Dùng điều khiển từ xa
I. Mạch điện điều khiển

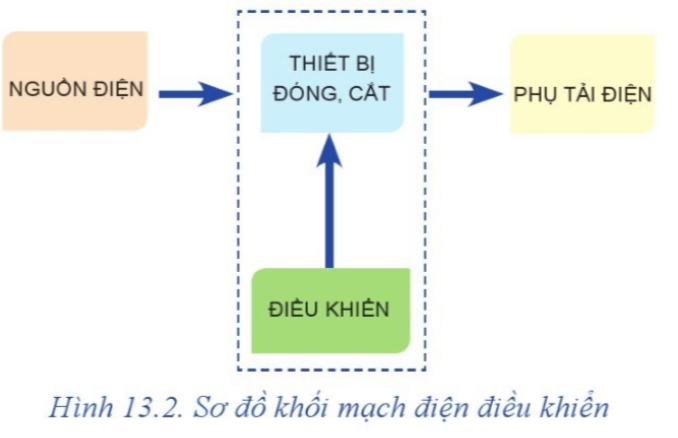

Khám phá trang 70 Công nghệ 8: Quan sát Hình 13.2 và cho biết: Mạch điện điều khiển gồm có những bộ phận nào?
Trả lời:
Mạch điện điều khiển gồm có: điều khiển và thiết bị đóng, cắt.

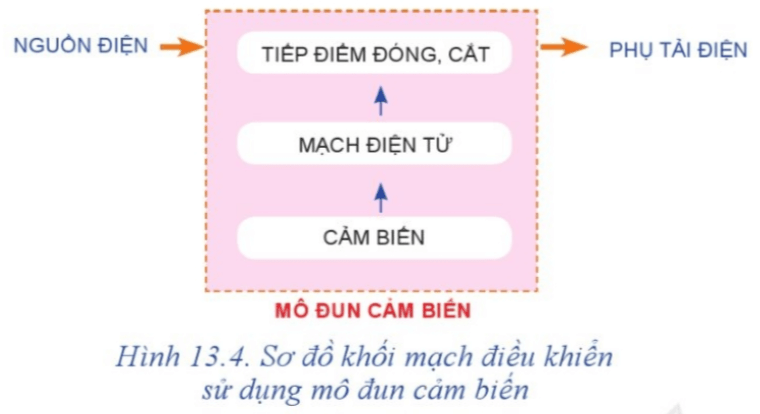

Khám phá trang 72 Công nghệ 8: Quan sát Hình 13.4, em cho biết: Mô đun cảm biến gồm có các phần tử nào? Chức năng của các phần tử đó là gì?
Trả lời:
Mô đun cảm biến gồm có:
– Cảm biến: cảm nhận và biến đổi các tín hiệu đầu vào thành tín hiệu điện đầu ra để đưa vào mạch điện tử xử lí.
– Mạch điện tử: nhận và xử lí tín hiệu điện đầu ra của cảm biến để điều khiển tiếp điểm đóng, cắt.
– Tiếp điểm đóng, cắt: nhận tín hiệu từ mạch điện tử để đóng, cắt nguồn điện cấp cho phụ tải điện.
II. Một số mô đun cảm biến trong mạch điện điều khiển
Khám phá 1 trang 73 Công nghệ 8: Kể tên một số loại mô đun cảm biến.
Trả lời:
Một số loại mô đun cảm biến:
– Mô đun cảm biến nhiệt độ
– Mô đun cảm biến độ ẩm
– Mô đun cảm biến báo cháy
Khám phá 2 trang 73 Công nghệ 8: Theo tín hiệu đầu vào, mô đun cảm biến được phân loại như thế nào?
Trả lời:
Theo tín hiệu đầu vào, mô đun cảm biến được phân loại như sau:
– Mô đun cảm biến ánh sáng
– Mô đun cảm biến nhiệt độ
– Mô đun cảm biến độ ẩm
– Mô đun cảm biến hồng ngoại
Khám phá trang 74 Công nghệ 8: Nêu vai trò và ứng dụng của mô đun cảm biến ánh sáng.
Trả lời:
– Vai trò của mô đun cảm biến ánh sáng: sử dụng cảm biến ánh sáng để đóng, cắt nguồn điện cho phụ tải điện.
– Ứng dụng của mô đun cảm biến ánh sáng:
+ Bật, tắt tự động đèn chiếu sáng sân, vườn, đèn đường.
+ Đóng, mở tự động rèm cửa.
Khám phá trang 74 Công nghệ 8: Nêu vai trò và ứng dụng của mô đun cảm biến nhiệt độ.
Trả lời:
– Vai trò của mô đun cảm biến nhiệt độ: sử dụng cảm biến nhiệt độ để đóng hoặc cắt nguồn điện cho phụ tải điện.
– Ứng dụng của mô đun cảm biến nhiệt độ: sử dụng trong tủ lạnh, máy điều hòa không khí.
Khám phá trang 74 Công nghệ 8: Nêu vai trò và ứng dụng của mô đun cảm biến độ ẩm của đất.
Trả lời:
– Vai trò của mô đun cảm biến độ ẩm của đất: sử dụng cảm biến độ ẩm để đóng hoặc cắt nguồn điện cho phụ tải điện.
– Ứng dụng của mô đun cảm biến độ ẩm: sử dụng trong máy tạo ẩm, nhà kính trồng trọt, trang trại.
Khám phá trang 75 Công nghệ 8: Nêu vai trò và ứng dụng của mô đun cảm biến hồng ngoại.
Trả lời:
– Vai trò của mô đun cảm biến hồng ngoại: sử dụng cảm biến hồng ngoại để đóng hoặc cắt nguồn điện cho phụ tải điện.
– Ứng dụng của mô đun cảm biến hồng ngoại: sử dụng để bật, tắt đèn khi có người đi lại trong hành lang, phòng khách, nhà kho, bãi đỗ xe.

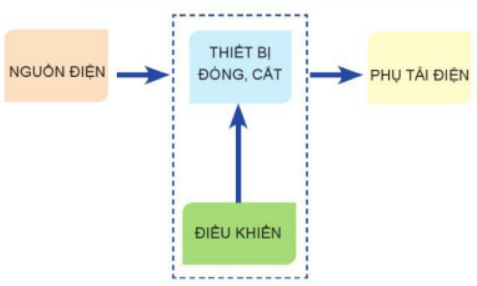

Luyện tập 1 trang 76 Công nghệ 8: Vẽ sơ đồ khối mạch điện điều khiển, mô tả và nêu chức năng của các khối trong sơ đồ.
Trả lời:
– Sơ đồ khối mạch điện điều khiển:
– Chức năng các khối trong mạch:
+ Thiết bị đóng, cắt: đóng, cắt nguồn điện cấp cho phụ tải điện.
+ Điều khiển: điều khiển thiết bị đóng, cắt.
Luyện tập 2 trang 76 Công nghệ 8: Hãy lựa chọn mô đun cảm biến phù hợp cho các tình huống dưới đây:
|
Tình huống |
Mô đun cảm biến |
|
Cửa tự động mở khi có người và đóng khi không có người |
? |
|
Đèn tự động bật khi trời tối và tắt khi trời sáng |
? |
|
Quạt tự động bật khi trời nóng và tắt khi trời mát |
? |
|
Tưới cây tự động |
? |
Trả lời:
|
Tình huống |
Mô đun cảm biến |
|
Cửa tự động mở khi có người và đóng khi không có người |
Cảm biến hồng ngoại. |
|
Đèn tự động bật khi trời tối và tắt khi trời sáng |
Cảm biến ánh sáng |
|
Quạt tự động bật khi trời nóng và tắt khi trời mát |
Cảm biến nhiệt độ |
|
Tưới cây tự động |
Cảm biến độ ẩm |

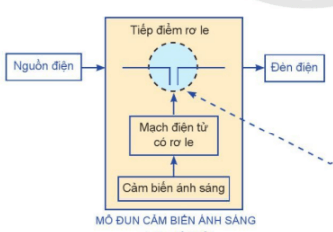

Vận dụng 1 trang 76 Công nghệ 8: Vẽ và mô tả sơ đồ khối của mạch điện điều khiến trong một đồ dùng điện gia đình em đang sử dụng. Hãy nêu chức năng của từng khối trong sơ đồ.
Trả lời:
Vận dụng 2 trang 76 Công nghệ 8: Hãy tìm một đồ dùng điện có sử dụng mô đun cảm biến và cho biết đó là mô đun cảm biến nào? Nêu vai trò của mô đun cảm biến đó trong mạch điện điều khiển.
Trả lời:
– Đồ dùng điện sử dụng mô đun cảm biến ở gia đình em là: đèn chiếu sáng sân.
– Đèn chiếu sáng sân thuộc mô đun cảm biến ánh sáng.
– Vai trò của mô đun cảm biến ánh sáng trong mạch điện điều khiển: sử dụng cảm biến ánh sáng để đóng, cắt nguồn điện cho bóng đèn chiếu sáng sân.
