Giải bài tập Công nghệ Bài 14: Lắp ráp mạch điều khiển cơ bản sử dụng mô đun cảm biến

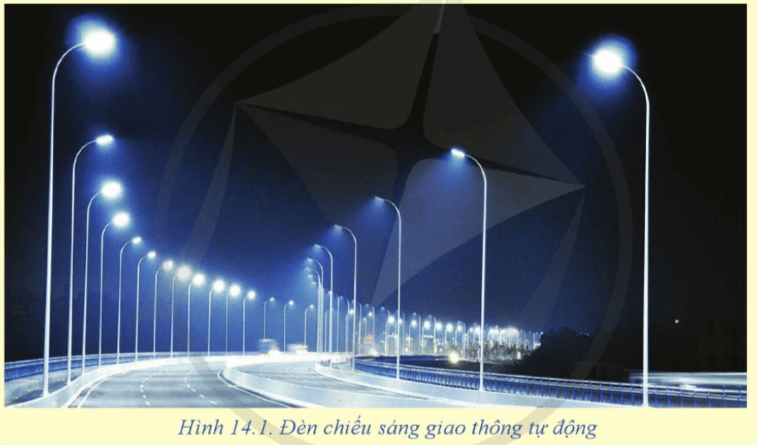

Khởi động trang 77 Công nghệ 8: Hãy cho biết loại mô đun cảm biện nào được sử dụng trong mạch điều khiển đèn chiếu sáng giao thông tự động ở Hình 14. l.
Trả lời:
Loại mô đun cảm biện được sử dụng trong mạch điều khiến đèn chiếu sáng giao thông tự động ở Hình 14. L là mô đun cảm biến ánh sáng.
I. Một số mạch điện điều khiển đơn giản sử dụng mô đun cảm biến
Khám phá trang 78 Công nghệ 8: Quan sát sơ đồ mạch điều khiển ở Hình 14.3 và cho biết:
– Chức năng của mạch điều khiển.
– Loại mô đun cảm biến được sử dụng.
Trả lời:
– Chức năng của mạch điều khiển: đèn tự động sáng khi trời tối và tự động tắt khi trời sáng.
– Loại mô đun cảm biến được sử dụng: mô đun cảm biến ánh sáng Cds.

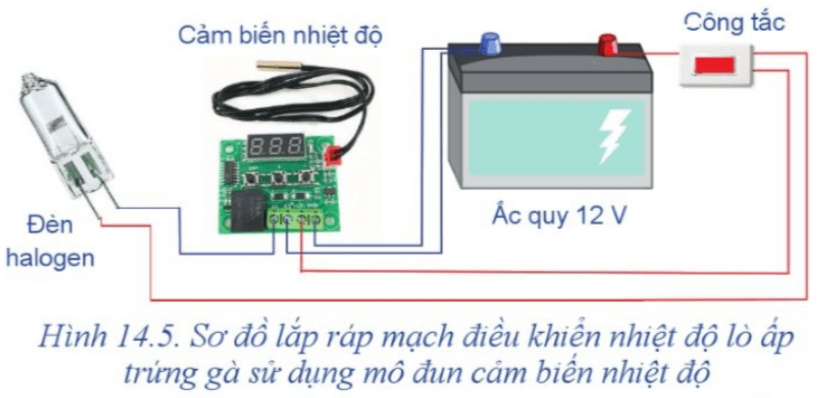

Khám phá trang 79 Công nghệ 8: Quan sát sơ đồ mạch điều khiển ở Hình 14.5 và cho biết:
– Chức năng của mạch điều khiển.
– Loại mô đun cảm biến được sử dụng.
Trả lời:
– Chức năng của mạch điều khiển:
+ Khi nhiệt độ lò ấp trứng thấp hơn 37oC, đèn tự động sáng làm tăng nhiệt cho lò ấp trứng.
+ Khi nhiệt độ lò ấp trứng cao hơn 38,5oC, đèn tự động tắt, ngừng cấp nhiệt cho lò ấp trứng.
– Loại mô đun cảm biến được sử dụng: mô đun cảm biến nhiệt độ

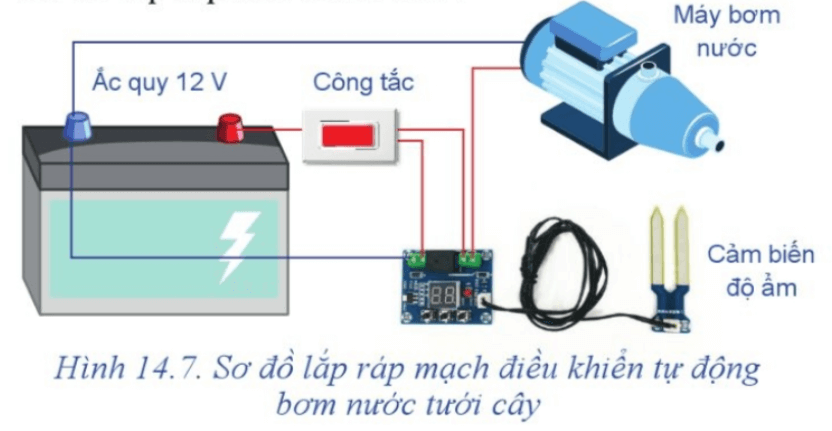

Khám phá trang 79 Công nghệ 8: Quan sát sơ đồ mạch điều khiển Hình 14.7 và cho biết:
– Chức năng của mạch điều khiển.
– Loại mô đun cảm biến được sử dụng.
Trả lời:
– Chức năng của mạch điều khiển:
+ Khi độ ẩm của đất thấp, động cơ bơm nước hoạt động để tưới nước cho vườn rau.
+ Khi độ ẩm của đất cao, động cơ dừng bơm nước.
– Loại mô đun cảm biến được sử dụng: mô đun cảm biến độ ẩm của đất.
II. Thực hành lắp ráp mạch điều khiển đơn giản sử dụng mô đun cảm biến
Luyện tập trang 83 Công nghệ 8: Em hãy tìm hiểu một ứng dụng khác của mô đun cảm biến ánh sáng: nêu chức năng, đề xuất ý tưởng về sơ đồ lắp ráp và chia sẻ với các bạn trong lớp.
Trả lời:
– Chức năng: đèn tự động sáng khi trời tối và tự động tắt khi trời sáng.

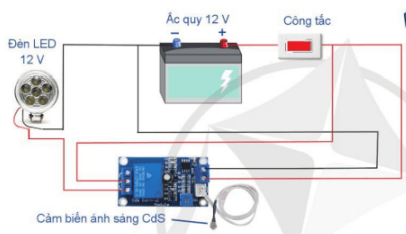

– Sơ đồ lắp ráp:
Vận dụng trang 83 Công nghệ 8: Em hãy lên ý tưởng cho việc lắp ráp mô đun cảm biến đã học sử dụng trong gia đình.
Trả lời:
Em sẽ lắp ráp mạch điều khiển đơn giản sử dụng mô đun cảm biến theo các bước:
– Bước 1: Tìm hiểu sơ đồ lắp ráp
– Bước 2: Lựa chọn thiết bị và dụng cụ
– Bước 3: Lắp ráp mạch điều khiển
– Bước 4: Kiểm tra và thử mạch.
