Công nghệ 8 Bài 10: Mạch điện điều khiển
A. Lý thuyết Công nghệ 8 Bài 10: Mạch điện điều khiển
1. Sơ đồ khối mạch điều khiển

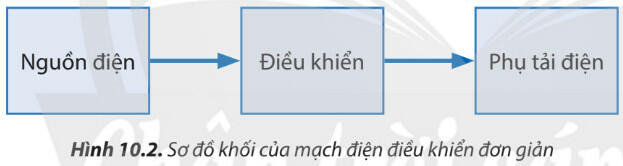

Mạch điện điều khiển gồm ba khối như Hình 10.2: Nguồn điện, Khối điều khiển và Phụ tải điện.
– Nguồn điện
– Khối điều khiển điều khiển hoạt động của phụ tải theo nhu cầu sử dụng. Mạch có thể sử dụng hoặc không sử dụng cảm biến tùy thuộc vào nhu cầu.
– Phụ tải điện hoạt động theo tín hiệu chỉ dẫn của khối điều khiển.
2. Môđun cảm biến

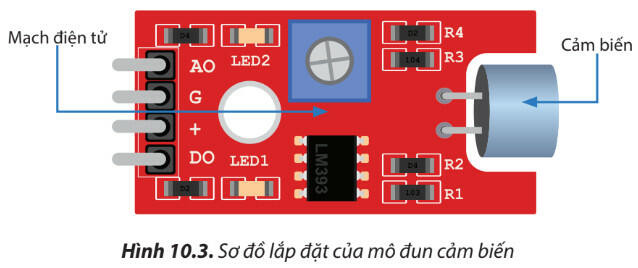

– Mô đun cảm biến là thiết bị điện tử có mạch điện tử và cảm biến phát hiện và phản hồi tín hiệu đầu vào từ môi trường.
– Phân loại:
+ Phân loại mô đun cảm biến theo tên gọi và chức năng của cảm biến nối vào mạch điện tử (ví dụ: ánh sáng, nhiệt độ).
+ Phân loại dựa trên dạng tín hiệu phản hồi cho mạch điện điều khiển (tương tự hoặc số).
– Có loại bật, tắt thông qua công tắc điện từ, như công tắc tự động dùng cảm biến hồng ngoại.
2.1. Môđun cảm biến độ ẩm (cảm biến mức nước)

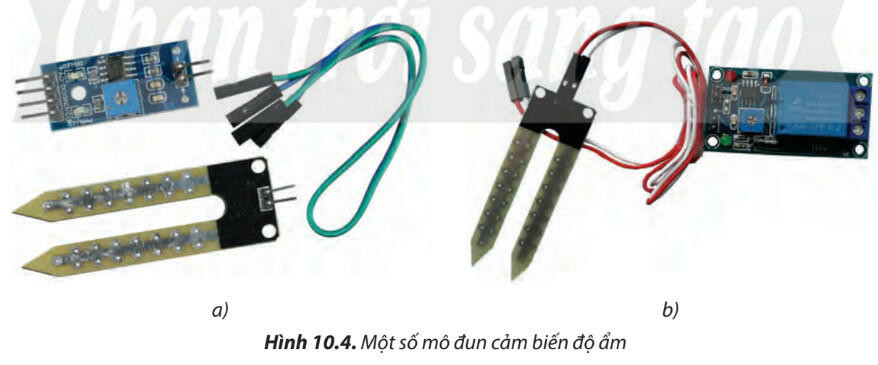

Mô đun cảm biến độ ẩm phát hiện và phản hồi giá trị độ ẩm hoặc mức nước cho mạch điện điều khiển (Hình 10.4).
2.2. Môđun cảm biến nhiệt độ

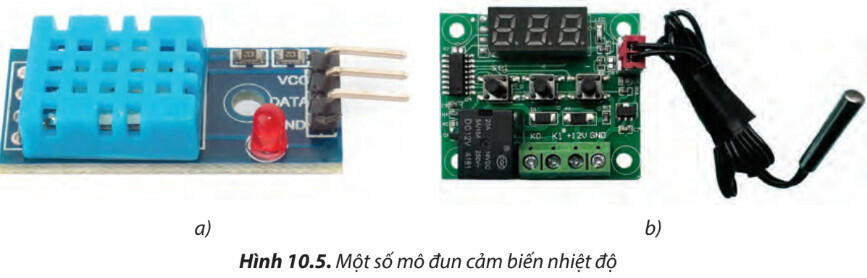

Mô đun cảm biến nhiệt độ phát hiện và phản hồi giá trị về nhiệt độ cho mạch điện điều khiển (Hình 10.5).
2.3. Môđun cảm biến ánh sáng

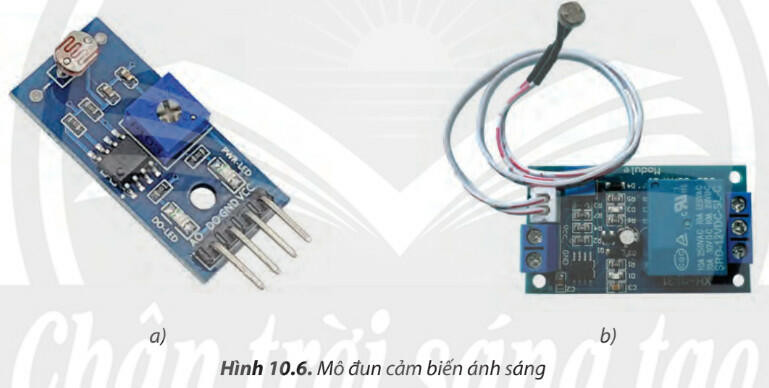

Mô đun cảm biến ánh sáng phát hiện và phản hồi về cường độ ánh sáng cho mạch điện điều khiển (Hình 10.6).

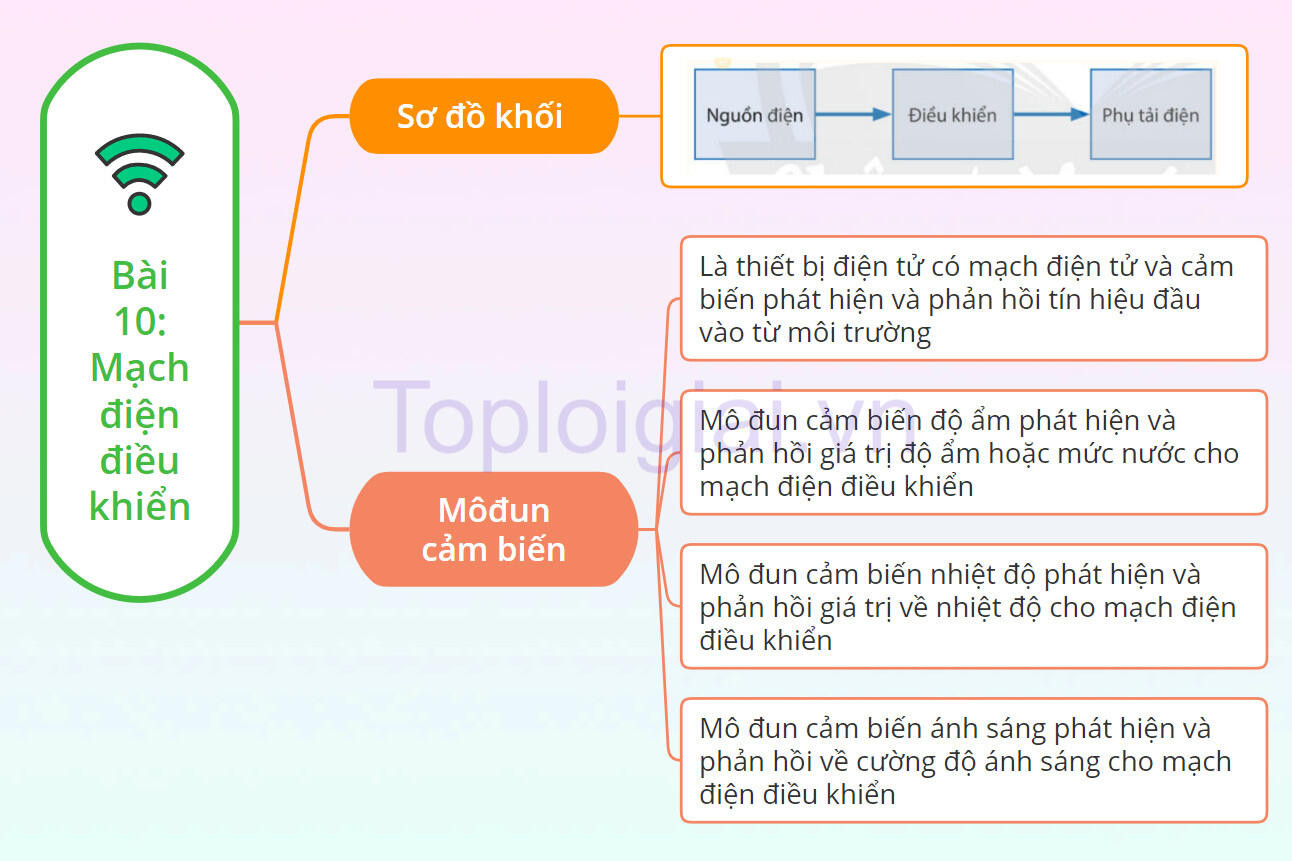

Sơ đồ tư duy Mạch điện điều khiển
