Chuyên đề Hóa học 10 Cánh diều Bài 8: Vẽ cấu trúc phân tử

Giải bài tập Chuyên đề Hóa học 10 Bài 8: Vẽ cấu trúc phân tử

I. Giới thiệu về phần mềm vẽ cấu trúc hóa học

II. Phần mềm chemsketch

Luyện tập 1 trang 53 Chuyên đề học tập Hóa học 10: Vẽ công thức cấu tạo của các chất sau:

a)

b)

Lời giải:

a)

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Giữ chuột trái trên công thức CH₄ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – CH₃;

+ Giữ chuột trái trên một nhóm CH₃, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: (không nhìn thấy các nguyên tử C, H ở giữa.

+ Tiếp tục chọn C ở khu vực 2; nháy chuột vào CH₂ ở giữa công thức , thả tay ra sẽ xuất hiện công thức:

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V:

Bước 4: Lại chọn C ở khu vực 2, nháy chuột vào một liên kết C – C sẽ thu được công thức

Bước 5: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Chọn All sẽ hiện lên C ở giữa, tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) và độ dài liên kết (Bond Length) tùy ý.

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

b)

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Giữ chuột trái trên công thức CH4 rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – CH₃;

+ Giữ chuột trái trên một nhóm CH3, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: (không nhìn thấy các nguyên tử C, H ở giữa).

+ Tiếp tục giữ chuột trái trên một nhóm CH₃, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V:

Bước 4: Lại chọn C ở khu vực 2, nháy chuột vào 2 liên kết C – C xen kẽ sẽ thu được công thức

Bước 5: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Chọn All sẽ hiện lên C ở giữa, tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

Luyện tập 2 trang 54 Chuyên đề học tập Hóa học 10: Vẽ công thức cấu tạo của các chất sau:

a)

b)

Gợi ý: Chọn O (oxygen, khu vực 2) rồi giữ chuột trái lên một nguyên tử C, di chuyển một đoạn, thả chuột sẽ được nhóm –OH gắn vào.

Lời giải:

a) Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Lấy vòng benzene ở khu vực thư viện công cụ bên phải.

Bước 3:

+ Chọn C ở khu vực 2; Nhấn chuột vào một đỉnh trên vòng benzene (nhóm CH₂) sẽ xuất hiện nhánh CH3

+ Chọn O (oxygen, khu vực 2) rồi giữ chuột trái lên một nguyên tử C, di chuyển một đoạn, thả chuột sẽ được nhóm –OH gắn vào.

Bước 4: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V

Bước 5: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

b) Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Giữ chuột trái trên công thức CH₄ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – CH₃;

+ Chọn O (ở khu vực 2), giữ chuột trên nhóm CH₃, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:

+ Chọn O (ở khu vực 2); giữ chuột trên nhóm CH₂ (bị ẩn đi), di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:

+ Chọn N (ở khu vực 2) giữ chuột trên nhóm CH₃, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V

Bước 4: Lại chọn C ở khu vực 2, nháy chuột vào 2 liên kết C – C xen kẽ sẽ thu được công thức

Bước 5: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Chọn All sẽ hiện lên C ở giữa, tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

Luyện tập 3 trang 54 Chuyên đề học tập Hóa học 10: Vẽ công thức Lewis của các chất sau:

a)

b)

Lời giải:

a) Bước 1: Vẽ công thức

+ Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

+ Chọn N (ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: NH₃;

+ Giữ chuột trái trên công thức NH₃ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₂N – NH₂;

+ Nháy chuột 2 lần vào liên kết N – N sẽ được công thức

Bước 2: Trong menu Templates, chọn Templates Windows, chọn tiếp Lewis Structure sẽ hiện lên một bảng có các mẫu công thức Lewis và mẫn các cặp electron (nếu không thấy cụm từ Lewis Structure trên thanh công cụ bên tay trái thì vào Organizer, chọn Lewis Structure). Chọn cặp electron nằm ngang, rồi gắn vào công thức.

b) Bước 1: Vẽ công thức

Bước 2: Trong menu Templates, chọn Templates Windows, chọn tiếp Lewis Structure sẽ hiện lên một bảng có các mẫu công thức Lewis và mẫn các cặp electron (nếu không thấy cụm từ Lewis Structure trên thanh công cụ bên tay trái thì vào Organizer, chọn Lewis Structure). Chọn cặp electron, rồi gắn vào công thức ta được.

Luyện tập 4 trang 54 Chuyên đề học tập Hóa học 10: Lưu các nội dung đã vẽ ở trên:

a) Dưới định dạng file ChemSketch

b) Dưới định dạng file ảnh, chèn vào Word và PowerPoint

Lời giải:

a) Học sinh lưu các nội dung trên dưới định dạng file ChemSkeck theo các bước sau:

Để lưu file, vào menu File, chọn Save As. Cửa sổ Save Document As hiện lên. Trong mục File name đặt tên file tùy ý. Trong mục Save as type chọn ChemSketch (*.sk2). Nhấn Save để lưu.

b) Học sinh lưu các nội dung trên dưới định dạng file ảnh, chèn vào Word và PowerPoint theo các bước sau:

Để lưu file, vào menu File, chọn Save As. Cửa sổ Save Document As hiện lên. Trong mục File name đặt tên file tùy ý. Trong mục Save as type chọn phần mở rộng (đuôi) là .tif, gif, .png, hoặc .jpg

Luyện tập 5 trang 55 Chuyên đề học tập Hóa học 10: Vẽ công thức 2D và 3D của các chất sau:

a)

b)

c)

Lời giải:

a) Bước 1: Vẽ cấu trúc 2D

– Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

– Lấy vòng cyclohexan ở khu vực thư viện công cụ bên phải.

Bước 2: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D của cyclohexan với các liên kết C – H hiển thị rõ ràng.

Bước 3: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D của cyclohexan

b) Bước 1: Vẽ cấu trúc 2D

– Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

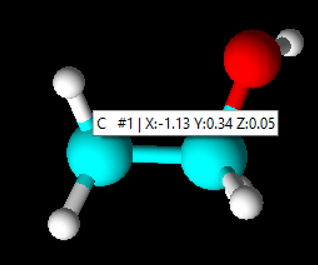

Bước 3: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

c) Bước 1: Vẽ cấu trúc 2D

– Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

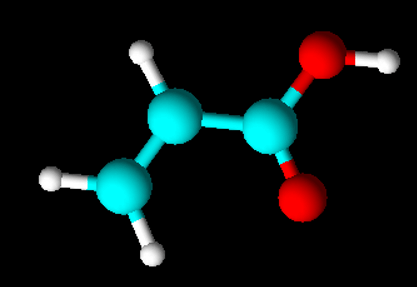

Bước 3: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

Luyện tập 6 trang 55 Chuyên đề học tập Hóa học 10: Lưu các hình đã vẽ dưới dạng file ChemSketch và file ảnh, dán hình ảnh vào Word và PowerPoint

Lời giải:

– Học sinh lưu các nội dung trên dưới định dạng file ChemSkeck theo các bước sau:

Để lưu file, vào menu File, chọn Save As. Cửa sổ Save Document As hiện lên. Trong mục File name đặt tên file tùy ý. Trong mục Save as type chọn ChemSketch (*.sk2). Nhấn Save để lưu.

– Học sinh lưu các nội dung trên dưới định dạng file ảnh, chèn vào Word và PowerPoint theo các bước sau:

Để lưu file, vào menu File, chọn Save As. Cửa sổ Save Document As hiện lên. Trong mục File name đặt tên file tùy ý. Trong mục Save as type chọn phần mở rộng (đuôi) là .tif, gif, .png, hoặc .jpg

Bài tập (trang 56)

Bài tập 1 trang 56 Chuyên đề học tập Hóa học 10: Vẽ công thức 2D và 3D rồi lưu dưới dạng file ChemSketch và .tif, sau đó chèn vào Word và PowerPoint với từng chất sau:

a)

b)

c)

d)

e)

Lời giải:

a) Vẽ công thức

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Chọn Nở khu vực 2. Giữ chuột trái trên công thức CH₄ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – NH₂;

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp)

Bước 4: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) và độ dài liên kết (Bond Length) tùy ý.

Cuối cùng ấn vào apply sẽ thu được công thức 2D cần vẽ

$H_{3}C–N{H}_2$

Bước 5: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

Bước 6: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

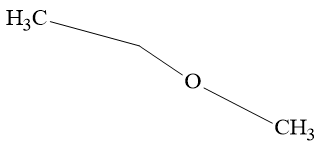

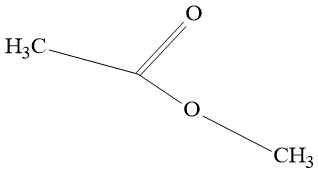

b) Vẽ công thức

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Giữ chuột trái trên công thức CH₄ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – CH₃;

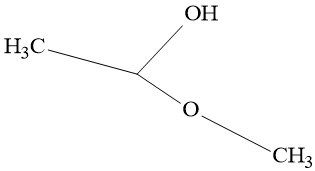

+ Chọn O ở khu vực 2. Giữ chuột trái trên nhóm CH₃ bên phải, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:  (không nhìn thấy các nguyên tử C, H ở giữa).

+ Tiếp tục chọn C ở khu vực 2, giữ chuột trái trên một nhóm OH, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức

+ Chọn O ở khu vực 2, giữ chuột trái trên nhóm CH₂ (đã bị ẩn đi), di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức

+ Lại chọn C ở khu vực 2, nháy chuột vào 2 liên kết C – C xen kẽ sẽ thu được công thức

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp):

Bước 4: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Chọn All sẽ hiện lên C ở giữa, tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) (thường chọn 10) tùy ý. Chọn font chữ ở mục atom style

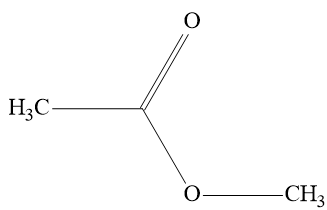

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

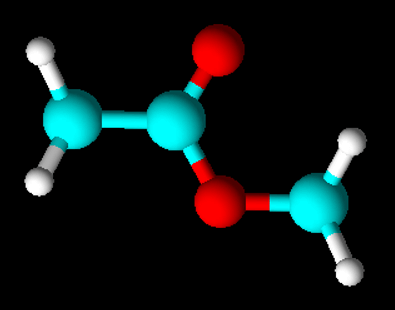

Bước 5: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

Bước 6: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

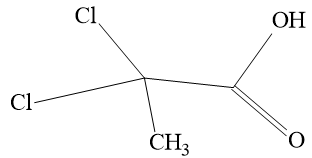

c) Vẽ công thức

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2: Thực hiện chuỗi động tác:

+ Chọn C (carbon ở khu vực 2);

+ Nháy chuột vào màn hình sẽ hiện lên công thức: CH₄;

+ Giữ chuột trái trên công thức CH₄ rồi di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức: H₃C – CH₃;

+ Chọn O ở khu vực 2. Giữ chuột trái trên nhóm CH₃ bên phải, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:  (không nhìn thấy các nguyên tử C, H ở giữa).

+ Lại chọn C ở khu vực 2, nháy chuột vào 2 liên kết C – C xen kẽ sẽ thu được công thức

+ Chọn O ở khu vực 2, giữ chuột trái trên nhóm CH đã bị ẩn đi, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:

+ Chọn C ở khu vực 2, Giữ chuột trái trên nhóm CH₃, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức

+ Chọn Cl ở khu vực 2. Giữ chuột trái trên nhóm CH₂ (đã bị ẩn đi), di chuyển chuột một đoạn, thả tay ra, tiếp tục giữ chuột trái trên nhóm CH (đã bị ẩn đi), di chuyển chuột một đoạn, thả tay ra

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp)

Bước 4: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Chọn All sẽ hiện lên C ở giữa, tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) (thường chọn 10) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

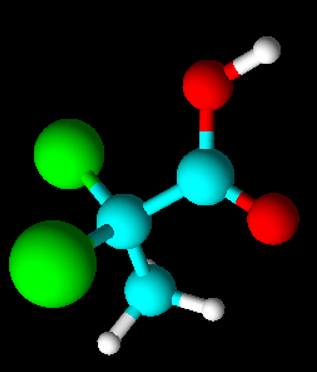

Bước 5: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

Bước 6: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

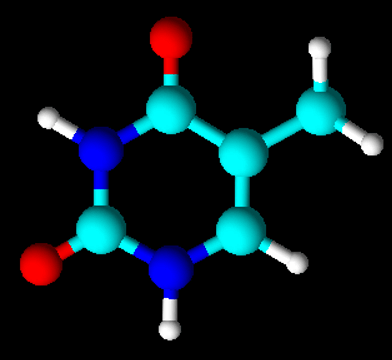

d) Vẽ công thức

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2:

+ Lấy vòng 6 cạnh ở khu vực thư viện công cụ bên phải.

+ Chọn C ở khu vực 2; Nhấn chuột vào một đỉnh trên vòng benzene (nhóm CH₂) sẽ xuất hiện nhánh CH₃

+ Chọn O (oxygen, khu vực 2) rồi giữ chuột trái lên một nguyên tử C, di chuyển một đoạn, thả chuột sẽ được nhóm –OH gắn vào, nháy chuột vào 2 liên kết C – OHta sẽ thu được nối đôi C=O (lặp lại 2 lần ta có hai đỉnh C=O)

+ Chọn N ở khu vực 2, nháy chuột vào đỉnh vòng 6 cạnh ta sẽ được đỉnh chứa N

+ Chọn H ở khu vực 2, Giữ chuột trái trênN, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức

+ Chọn C ở khu vực 2, nháy chuột vào liên kết C-C để được liên kết đôi C=C

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V

Bước 4: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) (thường chọn 10) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

Bước 5: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

Bước 6: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

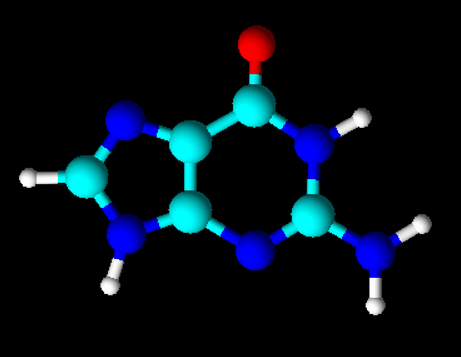

e) Vẽ công thức

Bước 1: Chọn cửa sổ Structure (khu vực 1) và chế độ vẽ thông thường (khu vực 4, nút Draw normal)

Bước 2:

+ Lấy vòng 6 cạnh ở khu vực thư viện công cụ bên phải.

+ Chọn N ở khu vực 2; Nhấn chuột vào một đỉnh trên vòng benzene (nhóm CH₂) sẽ xuất hiện nhánh NH₂

+ Chọn O (oxygen, khu vực 2) rồi giữ chuột trái lên một nguyên tử C, di chuyển một đoạn, thả chuột sẽ được nhóm –OH gắn vào, nháy chuột vào 2 liên kết C – OH ta sẽ thu được nối đôi C=O

+ Chọn N ở khu vực 2, nháy chuột vào đỉnh vòng 6 cạnh ta sẽ được đỉnh chứa N

+ Chọn H ở khu vực 2, Giữ chuột trái trên N, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức.

+ Nháy chuột vào liên kết C-N để được liên kết đôi C=N

+ Lấy vòng 5 cạnh ở khu vực thư viện công cụ bên phải gắn vào vòng 6 cạnh.

+ Chọn N ở khu vực 2, nhấn vào đỉnh của vòng 5 cạnh (làm với 2 đỉnh).

+ Nhấn chuột trái vào cạnh cần tạo liên kết đôi.

+ Chọn H ở khu vực 2, Giữ chuột trái trên N, di chuyển chuột một đoạn, thả tay ra sẽ xuất hiện công thức:

Bước 3: Vào menu Tools, nháy chuột vào Clean Structure (chuyển cấu trúc 2D về dạng phù hợp) sẽ xuất hiện công thức dạng chữ V

Bước 4: Trong khu vực 3, chọn nút select/move; giữ chuột trái và di chuyển lên toàn bộ công thức, khi thả chuột trái, phân tử đã được chọn (xuất hiện các dấu chấm xung quanh công thức); nháy chuột phải lên công thức, chọn Object Properties bằng chuột trái, xuất hiện của sổ Properties. Tại mục size Calculation bỏ chọn auto ta sẽ chọn được cơ chữ (Atom Symbol Size) (thường chọn 14) và độ dài liên kết (Bond Length) (thường chọn 10) tùy ý. Chọn font chữ ở mục atom style

Cuối cùng ấn vào apply sẽ thu được công thức cần vẽ

Bước 5: Vào Tool, chọn 3D Structure Optimization (chuyển cấu trúc 3D về dạng phù hợp) sẽ hiện lên cấu trúc 2D với các liên kết C – H hiển thị rõ ràng.

Bước 6: Trên thanh trạng thái, chọn nút 3D Viewer sẽ nhận được hình ảnh cấu trúc 3D

Bài tập 2* trang 56 Chuyên đề học tập Hóa học 10: Tìm hiểu các tính năng của ChemSketch để trình bày các phản ứng sau trên trang Word:

a) N₂ + 3H₂ $\underset{xt}{\overset{t°,p}{\rightleftarrows }}$ 2NH₃

b)

Lời giải:

a) Chọn  ở khu vực 2. Viết kí hiệu hóa học bằng chữ và số. Chọn biểu tượng  để nhập mũi tên hai chiều. Ta được phương trình:

N₂ + 3H₂ $\underset{xt}{\overset{t°,p}{\rightleftarrows }}$ 2NH₃

b) Một số lưu ý:

Chọn kiểu vẽ  , chọn biểu tượng  để vẽ nhân trong vòng benzene.

Sử dụng  để viết chữ trong phương trình.
