Giải bài tập Công nghệ lớp 11 Bài 19: Các cơ cấu trong động cơ đốt trong
Mở đầu trang 93 Công nghệ 11:

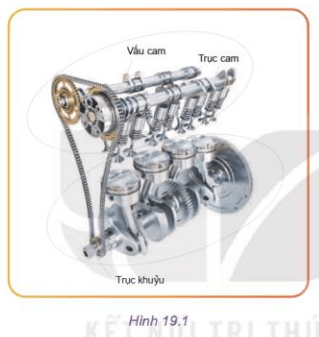

– Nhận biết chi tiết xu páp trên Hình 19.1
– Xu páp đóng, mở được thực hiện như thế nào?
Lời giải:
– Chi tiết xupap được lắp trên trục cam
– Xu páp đóng, mở được thực hiện nhờ sự chuyển động của các chi tiết trên cơ cấu phân phối khí.
I. Cơ cấu trục khuỷu thanh truyền

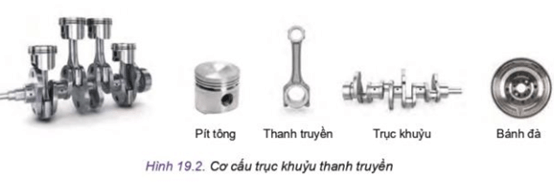

Khám phá trang 93 Công nghệ 11: Quan sát Hình 19.2 và cho biết thanh truyền được kết nối với pít tông và trục khuỷu như thế nào.
Lời giải:
Thanh truyền được nối với pit tông thông qua chốt pit tông, thanh truyền được nối với trục khuỷu thông qua chốt khuỷu.
Kết nối năng lực trang 94 Công nghệ 11: Em hãy tìm hiểu và cho biết vai trò của xéc măng. Có mấy loại xéc măng? Đó là những loại nào?
Lời giải:
– Xéc măng có tác dụng bao kín buồng cháy, ngăn không cho khí từ buồng cháy lọt xuống cacte, ngăn không cho dầu từ cacte sục vào buồng cháy.
– Có 2 loại xéc măng:
+ Xéc măng dầu
+ Xéc măng khí
Kết nối năng lực trang 94 Công nghệ 11: Tưởng tượng cắt ngang thân thanh truyền, hãy vẽ tiết diện mặt cắt và giải thích về hình dáng của tiết diện đó.
Lời giải:
– Tiết diện ngang của thanh truyền:
– Thanh truyền có rãnh dọc thân nên khi cắt sẽ có tiết diện ngang hình chữ I, giúp tăng độ cứng chắc cho thanh truyền.

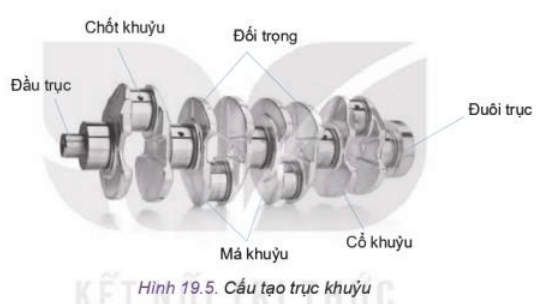

Khám phá trang 95 Công nghệ 11: Quan sát và cho biết trục khuỷu trên Hình 19.5 dùng cho động cơ có bao nhiêu xi lanh. Nêu nhận xét gì mối quan hệ về vị trí giữa các cổ khuỷu, giữa cổ khuỷu với đầu trục.
Lời giải:
– Trục khuỷu trên Hình 19.5 dùng cho động cơ có 4 xi lanh.
– Các cổ khuỷu nối với nhau, cổ khuỷu với đầu khuỷu thông qua các má khuỷu và đối trọng.
II. Cơ cấu phối khí

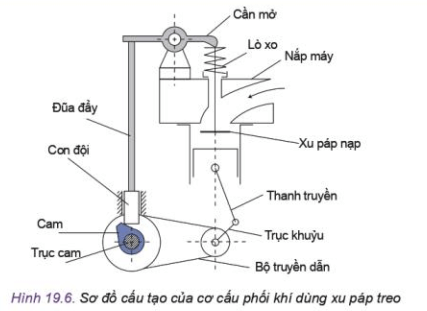

Khám phá trang 96 Công nghệ 11: Quan sát Hình 19.6 và cho biết: Khi đũa đẩy chuyển động theo chiều đi lên ( theo chiều mũi tên) thì xu páp và pít tông chuyển động theo chiều đi lên hay đi xuống.
Lời giải:
Khi đũa đẩy chuyển động theo chiều đi lên (theo chiều mũi tên) thì xu páp và pít tông chuyển động theo chiều đi xuống.
Luyện tập trang 97 Công nghệ 11: Dựa vào nguyên lí của cơ cấu phối khí dùng xi lanh treo, em hãy trình bày nguyên lí của cơ cấu phân phối khí dùng xu páp đặt.
Lời giải:
Nguyên lí cơ cấu phân phối khí dùng xupap đặt:
– Khi vấu cam đến vị trí con đội, vấu cam tác động lên con đội, lò xo xupap nén lại, đẩy xupap lên, làm cửa nạp (thải) mở
– Khi vấu cam đi qua vị trí con đội, lò xo xupap giãn ra, xupap trở về vị trí ban đầu, cửa xupap nạp (thải) đóng lại.
Kết nối năng lực trang 97 Công nghệ 11: Em hãy tìm hiểu và cho biết thêm những cách dẫn động trục cam từ trục khuỷu khác.
Lời giải:
Những cách dẫn động trục cam từ trục khuỷu khác:
– Dẫn động trục cam bằng bộ truyền bánh răng
– Dẫn động trục cam trên ô tô bằng bộ truyền xích
– Dẫn động trục cam bằng dây curoa
III. Thân máy và nắp máy

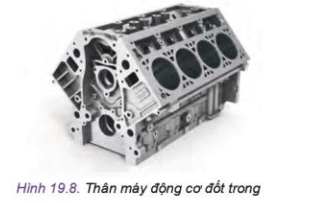

Luyện tập trang 97 Công nghệ 11: Quan sát Hình 19.8 và cho biết mô tả thân máy của động cơ thẳng hàng hay động cơ chữ V ( theo các bố trí xi lanh)? Động cơ này có mấy xi lanh?
Lời giải:
– Thân máy động cơ chữ V.
– Động cơ này có 8 xilanh.
Luyện tập trang 98 Công nghệ 11: Tại sao nói nắp máy là chi tiết có kết cấu phức tạp?
Lời giải:
Nắp máy là chi tiết có kết cấu phức tạp vì trên nắp máy lắp nhiều chi tiết, cụm chi tiết.
Vận dụng trang 98 Công nghệ 11: Qua nội dung bài học và tìm hiểu trong thực tế, em hãy cho biết: Động cơ đốt trong có những loại cơ cấu phối khí nào? Động cơ xe máy sử dụng cơ cấu phân phối khí nào?
Lời giải:
– Động cơ đốt trong có cơ cấu phân phối khi xupap đặt và cơ cấu phân phối khí xupap treo.
– Động cơ xe máy sử dụng cơ cấu phân phối khí xupap treo.
