Giải bài tập Toán lớp 11 Bài 6: Phép chiếu song song. Hình biểu diễn của một hình không gian
Câu hỏi khởi động trang 114 Toán 11 Tập 1: Trong cuộc sống, chúng ta thường gặp bóng nắng của các vật trên mặt đất khi trời nắng. Chẳng hạn, bóng nắng của chiếc máy bay trên đường băng (Hình 75).
Vì các tia nắng được coi là song song với nhau nên bóng nắng của một vật gợi nên hình ảnh của vật đó qua phép chiếu song song trên mặt đất.
Thế nào là phép chiếu song song? Phép chiếu song song có tính chất gì?
Lời giải:
Để trả lời được câu hỏi trên chúng ta sẽ tìm hiểu bài học này.
Sau bài học này, chúng ta sẽ trả lời được câu hỏi trên như sau:
Cho mặt phẳng (P) và đường thẳng ℓ cắt mặt phẳng (P). Phép đặt tương ứng mỗi điểm M trong không gian với điểm M’ của mặt phẳng (P) sao cho MM’ song song hoặc trùng với ℓ gọi là phép chiếu song song lên mặt phẳng (P) theo phương ℓ.
Tính chất của phép chiếu song song:
• Phép chiếu song song biến ba điểm thẳng hàng thành ba điểm thẳng hàng và không làm thay đổi thứ tự ba điểm đó.
• Phép chiếu song song biến đường thẳng thành đường thẳng; biến tia thành tia; biến đoạn thẳng thành đoạn thẳng.
• Phép chiếu song song biến hai đường thẳng song song thành hai đường thẳng song song hoặc trùng nhau.
• Phép chiếu song song không làm thay đổi tỉ số độ dài của hai đoạn thẳng nằm trên hai đường thẳng song song hoặc cùng nằm trên một đường thẳng.
I. Phép chiếu song song
Hoạt động 1 trang 114 Toán 11 Tập 1: Cho mặt phẳng (P) và đường thẳng ℓ cắt mặt phẳng (P). Qua mỗi điểm M trong không gian, có bao nhiêu đường thẳng song song hoặc trùng với đường thẳng ℓ? Đường thẳng đó và mặt phẳng (P) có bao nhiêu điểm chung? (Hình 76)
Lời giải:
Qua mỗi điểm M trong không gian, có duy nhất một đường thẳng song song hoặc trùng với đường thẳng ℓ. Đường thẳng đó và mặt phẳng (P) có 1 điểm chung.

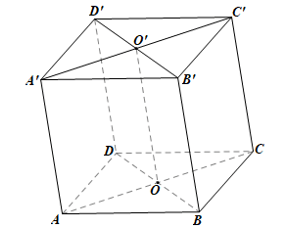

Luyện tập 1 trang 115 Toán 11 Tập 1: Cho hình hộp ABCD.A’B’C’D’ có A’C’ cắt B’D’ tại O’. Xác định ảnh của O’ qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’A.
Lời giải:
Do ABCD.A’B’C’D’ là hình hộp nên AA’ // CC’ nên ACC’A’ là hình thang.
Do O’ là giao điểm của A’C’ và B’D’ nên O’ là trung điểm của A’C’.
Gọi O là giao điểm của AC và BD, khi đó O là trung điểm của AC.
Do đó OO’ là đường trung bình của hình thang ACC’A’
Suy ra OO’ // AA’.
Vậy điểm O là ảnh của O’ qua phép chiếu song song lên mp(ABCD) theo phương AA’.
Hoạt động 2 trang 115 Toán 11 Tập 1: Hình 78 mô tả bóng nắng của một lan can cầu đường bộ trên mặt đường, tức là hình chiếu của lan can qua phép chiếu song song lên mặt đường. Thanh lan can gợi nên hình ảnh đường thẳng nối các điểm A, B, C, ở đó B nằm giữa A và C. Gọi các điểm A’, B’, C’ lần lượt là bóng nắng của các điểm A, B, C trên mặt đường.
Quan Hình 78 và cho biết:
a) Các điểm A’, B’, C’ có thẳng hàng hay không. Nếu có, điểm B’ có nằm giữa hai điểm A’ và C’ hay không;
b) Bóng nắng của thanh lan can là hình gì.
Lời giải:
a) Quan sát Hình 78, ta thấy các điểm A’, B’, C’ thẳng hàng và điểm B’ nằm giữa hai điểm A’, C’.
b) Bóng nắng của thanh lan can là đường thẳng.
Hoạt động 3 trang 116 Toán 11 Tập 1: Hình 79 mô tả bóng nắng của chiếc thang gỗ trên bức tường, tức là hình chiếu của chiếc thang đó qua phép chiếu song song lên bức tường. Các thanh gỗ ngang gợi nên hình ảnh các đường thẳng song song với nhau.
Quan sát Hình 79 và cho biết bóng của các đường thẳng song song đó có là các đường thẳng song song hay không.
Lời giải:
Quan sát Hình 79, ta thấy bóng của các đường thẳng song song là các đường thẳng song song.

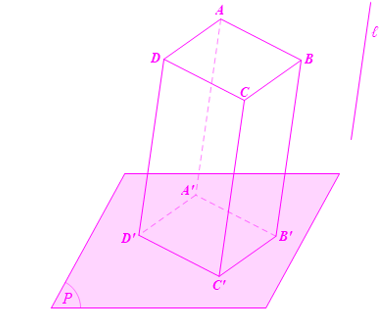

Luyện tập 2 trang 117 Toán 11 Tập 1: Cho mặt phẳng (P), hình bình hành ABCD và đường thẳng ℓ cắt mặt phẳng (P). Xác định hình chiếu song song của hình bình hành ABCD trên mặt phẳng (P) theo phương ℓ biết rằng mặt phẳng (ABCD) không song song với ℓ.
Lời giải:
Gọi A’, B’, B’, D’ lần lượt là hình chiếu song song của bốn điểm A, B, C, D trên mặt phẳng (P) theo phương ℓ.
Hình chiếu của hình bình hành ABCD trên mặt phẳng (P) là tứ giác A’B’C’D’.
Do ABCD là hình bình hành nên AB = CD và AD = BC.
Qua phép chiếu song song lên mặt phẳng (P) theo phương ℓ thì A’B’ = AB, B’C’ = BC, C’D’ = CD, A’D’ = AD.
Do đó A’B’ = C’D’ và A’D’ = B’C’ nên A’B’C’D’ là hình bình hành.
Vậy hình chiếu song song của hình bình hành ABCD trên mặt phẳng (P) là hình bình hành A’B’C’D’.
II. Hình biểu diễn của một hình không gian
Hoạt động 4 trang 117 Toán 11 Tập 1: Cho khối rubik không có điểm chung nào với mặt phẳng (P) và đường thẳng ℓ cắt mặt phẳng (P). Hãy xác định ảnh của khối rubik qua phép chiếu song song lên mặt phẳng (P) theo phương ℓ (Hình 84).
Lời giải:
Trường hợp 1: Đặt rubik sao cho các cạnh bên của rubik song song hoặc trùng với đường thẳng ℓ.
Khi đó hình chiếu của rubik trên mp(P) là hình thoi.
Trường hợp 2: Đặt rubik sao cho các cạnh bên của rubik không song song hoặc trùng với đường thẳng ℓ.
Khi đó hình chiếu của rubik trên mp(P) là hình lục giác.
Bài tập

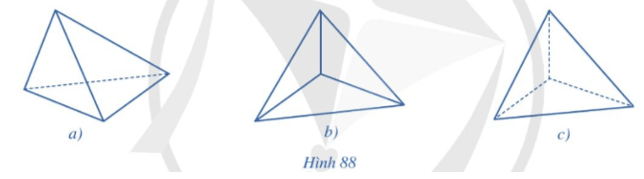

Bài 1 trang 119 Toán 11 Tập 1: Trong các Hình 88a, 88b, 88c, hình nào là hình biểu diễn cho hình tứ diện?
Lời giải:
Các Hình 88a, 88b, 88c đều là hình biểu diễn cho hình tứ diện.

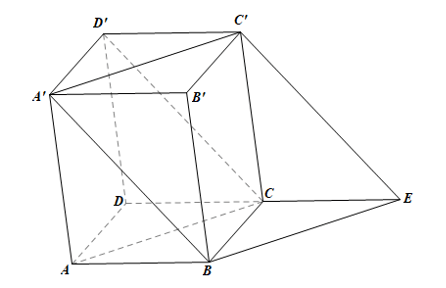

Bài 2 trang 119 Toán 11 Tập 1: Cho hình hộp ABCD.A’B’C’D’. Xác định ảnh của tam giác A’C’D’ qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B.
Lời giải:
• Qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm B là hình chiếu của điểm A’.
• Ta có (ABB’A’) // (CDD’C’);
(ABB’A’) ∩ (A’BCD’) = A’B;
(CDD’C’) ∩ (A’BCD’) = D’C.
Do đó A’B // D’C.
Khi đó qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm C là hình chiếu của điểm D’.
• Trong mp(CDD’C’), qua điểm C’ vẽ đường thẳng song song với D’C, cắt DC tại E.
Khi đó qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm E là hình chiếu của điểm C’.
Vậy ảnh của tam giác A’C’D’ qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B là tam giác BEC.

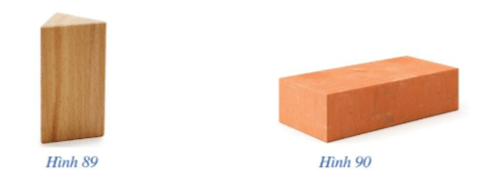

Bài 3 trang 119 Toán 11 Tập 1: Vẽ hình biểu diễn của các vật trong Hình 89 và Hình 90.
Lời giải:
Hình biểu diễn khối gỗ trong Hình 89:

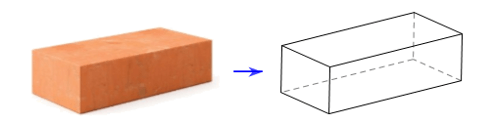

Hình biểu diễn viên gạch trong Hình 90:
Bài 4 trang 119 Toán 11 Tập 1: Vẽ hình biểu diễn của:
a) Một tam giác vuông nội tiếp trong một đường tròn;
b) Một lục giác đều.
Lời giải:

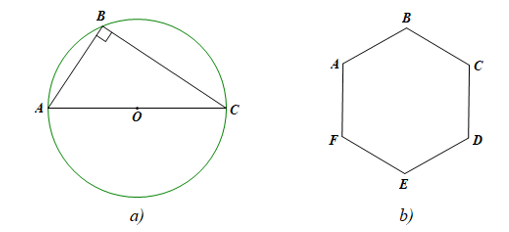

a) Hình biểu diễn tam giác vuông nội tiếp đường tròn: Hình a).
Tam giác ABC nội tiếp đường tròn (O) nên có một góc vuông, cạnh đối diện với góc vuông là đường kính của đường tròn.
b) Hình biểu diễn lục giác đều: Hình b).
